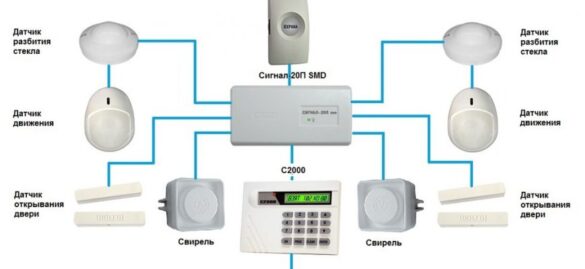

kak rabotaet ohrannaja signalizacija osnovnye datchiki paradox secru 4eb915bkak rabotaet ohrannaja signalizacija osnovnye datchiki paradox secru bc1571a Обзоры Автор 1test.july31.ru На чтение 34 мин. Просмотров 61 Актуально на: 2021 г. Содержание

Как работает автомобильная сигнализация

Воспользуйтесь строкой поиска,

чтобы найти нужный материал

Главная Авто Как работает автомобильная сигнализация.Первый зарегистрированный случай угона автомобиля был зафиксирован в 1896 году. Главное, что привлекает злоумышленников — это стоимость автомобиля и то, что его можно легко продать как минимум по запчастям.

Некоторые исследователи утверждают, что каждые 20 секунд в США, злоумышленники угоняют один автомобиль. Исходя из этой статистики, неудивительно, что миллионы людей по всему миру покупают дорогостоящие сигнализации, для защиты своего автомобиля.

Базовые понятия.

В простейшей форме, можно представить автомобильную сигнализацию как несколько датчиков, управляющих включением сирены. Пример работы самой простой сигнализации, это когда при открытии двери срабатывает сирена. По сути, такую сигнализацию можно сделать самому из сирены и нескольких кусков провода.

Но большинство современных сигнализаций гораздо сложнее.

Они состоят из:

  • определенного количества датчиков, таких как, датчик удара, переключатели(которые замыкают/размыкают контакты), датчик движения;
  • сирена;
  • радиоприемник, обеспечивает беспроводную связь с брелком;
  • вспомогательная аккумуляторная батарея, позволяет сигнализации работать даже при отключении основного аккумулятора;
  • электронный блок управления сигнализацией;

Задача блока управления включить сигнальные устройства типа сирены и фар, при определенных данных, приходящих с датчиков. Системы безопасности отличаются типом применяемых датчиков и способом передачи информации в блок управления. Блок управления и сигнализация подключены к аккумуляторной батарее, но, как правило, имеют резервный источник питания. Резервный источник питания подключен в основную сеть. Таким образом, отключение основного питания может свидетельствовать о вскрытиее автомобиля и электронный блок управления сигнализацией включит сирену.

Датчик открытия двери.

Самый простой способ узнать, что машину стараются угнать — это сигнал открытой двери.Если на машине, поставленной на сигнализацию, открыть капот, багажник или любую дверь, блок управления запустит систему тревоги.

Большинство автосигнализаций для определения открыта ли дверь используют механизмы, которые уже встроены в двери. В современных автомобилях при открытии дверей или багажника включается подсветка, этот переключатель работает так же как в холодильнике.

Когда дверь закрыта, она прижимает кнопку с пружиной, которая размыкает цепь и лампочка не горит. Когда дверь открыта, пружина давит на кнопку, которая замыкает цепь и лампочка загорается. Все что нужно сделать это подключить провод от сигнализации к этой кнопке.

Теперь при открытии двери посылается сигнал в блок управления сигнализацией, который, в свою очередь, бьет тревогу.Современные сигнализации контролируют напряжение во всей электрической сети автомобиля.

Если напряжение в сети уменьшается, блок управления сигнализацией знает, что кто-то вмешивается в электрическую систему. Дверные датчики эффективны, но предоставляют весьма ограниченную защиту. Есть другие способы угнать автомобиль, например, забраться в автомобиль разбив стекло или отбуксировать его.

Датчик удара.

В настоящее время, только дверными датчиками оснащаются самые дешевые сигнализации.Работа современных систем больше основывается на датчике удара. Принцип работы датчика удара прост: он срабатывает при ударе автомобиля или если автомобиль движется.

В зависимости от силы удара, блок управления активирует предупреждающий сигнал или полноценную тревогу.Существует много различных конструкций датчика удара. Один из простых вариантов это гибкий металлический контакт, расположенный непосредственно над другим металлическим контактом.

Значительный толчок приведет к тому, что контакты замкнутся, позволяя некоторое время течь току. Проблема системы в том, что блок управления не имеет возможности измерить интенсивность толчка. В результате чего, возможно, множество ложных срабатываний. Более продвинутые датчики посылают различную информацию в зависимости от силы удара.

Анимация ниже запатентована Randall Woods в 2000 году, является хорошим примером такого рода датчика.

Данный датчик состоит из трех основных элементов:

  • центральный электрический контакт, расположенный в центра цилиндра;
  • несколько электрических контактов, расположенных в нижней части корпуса;
  • металлический шарик, который может свободно перемещаться в корпусе;

В нормальном положении шарик соприкасается с центральным электрическим контактом и одним из вспомогательных электрических контактов, расположенных в нижней части цилиндра. Таким образом, в нормальном состоянии цепь замкнута. Каждый из контактов вспомогательных контактов, соединен с блоком управления сигнализацией. Если ударить по данному датчику, шарик начнет кататься, замыкая вспомогательные контакты с центральным. Блок управления, считывая напряжение с контактов, делает вывод о том, что шарик движется.При более сильном ударе шарик проходит большее расстояние, замыкая большее количество контактов до полной остановки. Таким образом, в блок управления приходят короткие импульсы от вспомогательных контактов. Посчитав количество импульсов блок управления может сделать вывод, какой силы был удар. При очень малом перемещении шарика, например, на соседний контакт, блок управления не будет издавать сигналов тревоги. В случае немного большего сдвига, блок управления может дать команду мигнуть фарами и короткий звуковой сигнал. Но если шарик проходит значительное расстояние, сирена включается на полную.

Датчик давления на стекло.

Долгое время угонщики, которые не хотели возиться с отключением сигнализации, просто разбивали стекло. Современные сигнализации отслеживают этот вид вторжения.Самый простой способ зафиксировать разбитие стекла заключается в подключении микрофона к блоку управления.

Микрофон преобразует давление воздуха в соответствующее переменное напряжение. Когда разбивается стекло, возникающий звук обладает характерной частотой, то есть присущей только ему. На пути к блоку управления электрический сигнал от микрофона проходит через кроссовер.

Кроссовер представляет собой электронное устройство, которое пропускает напряжение определенного диапазона частот. Он спроектирован так, что пропускает электрические колебания только с частотой разбитого стекла.

Таким образом, только один определенный звук вызывает тревогу, а все остальные звуки игнорируются.

Датчик давления воздуха.

Другой способ обнаружения разбитого стекла, а также открытия двери — это измерение давление воздуха внутри автомобиля. Даже если давление внутри автомобиля и снаружи одинаковое, при открытии двери или окна происходит кратковременное изменение давление.

Изменения давление воздуха можно зафиксировать с помощью обычного громкоговорителя.

Громкоговоритель состоит из двух основных частей:

  • широкий подвижный конус(мембрана);
  • электромагнит, размещенный внутри природного магнита, прикрепленного к корпусу;

Когда мы слушаем музыку, переменный электрический ток течет через электромагнит, заставляя двигаться мембрану.

В свою очередь, мембрана, двигаясь, толкает воздух, передавая ему колебания. Эти колебания воздуха нашим мозгом интерпретируется как звук.Таким образом, автомобильные динамики могут быть использованы для измерения давления воздуха, потому что они могут работать в качестве микрофона.

Колебания воздуха толкают мембрану, которая соединена с электромагнитом, при перемещении электромагнита в магнитном поле напряжение на его концах изменяется. Значительное увеличение напряжения на концах катушки означает, что что-то вызвало резкое изменение давления воздуха внутри автомобиля.

Это говорит о том, что, скорее всего, кто-то открыл дверь или окно.Некоторые сигнализации подключаются непосредственно к встроенным динамикам автомобиля, другие используют для этого специальные устройства.Датчики, которые мы рассмотрели отслеживают проникновение в автомобиль, но некоторые вандалы и воры могут нанести вред автомобилю, не проникая внутрь.

Детектор движения и датчики наклона.

Существует несколько способов отследить, что происходит снаружи автомобиля. Некоторые системы безопасности могут отслеживать, что происходит на прилежащей к автомобилю территории. Наиболее распространен способ сканирования с помощью радара, состоящего из передатчика и приемника. Передатчик посылает радиосигналы, а приемник отслеживает отраженные сигналы.

По времени, которое сигнал был в пути, можно посчитать расстояние до предмета от которого отразился сигнал.Для защиты от угонщиков с эвакуатором, в некоторых сигнализациях предусмотрен датчик наклона. Базовая конструкция датчика наклона состоит из цилиндра, заполненного до определенного уровня ртутью, и двух электрических контактов.

Ртуть — жидкий металл, он течет, как вода и проводит электричество как метал.В состоянии покоя, ток от одного контакта к другому течет через ртуть. Когда цилиндр наклоняется в сторону, ртуть стекает в наклоненную вниз часть цилиндра и контакты размыкаются. Подробней рассмотреть принцип работы можно на анимации ниже.

Обычно сигнализацию оснащают несколькими датчиками наклона и все они расположены под разными углами. Причем в горизонтальном положении автомобиля некоторые из них замкнуты, а некоторые разомкнуты. Теперь если злоумышленник захочет загрузить автомобиль на эвакуатор, датчики сообщат блоку управления, что кто-то поднимает автомобиль.

Ранее мы рассмотрели различные датчики, которые сообщают блоку управления сигнализацией, что происходит с автомобилем. Независимо от того, какие передовые технологии применены в сигнализации ее эффективность также определяется действиями, которые предпринимает блок управления. Сигнализация должна вызвать некоторую реакцию, которая будет сдерживать злоумышленников от кражи автомобиля.

Как минимум большинство сигнализаций будет издавать звуковой сигнал и мигать фарами, если блок управления зафиксирует вторжение, также он может заблокировать стартер, перекрыть подачу топлива или обездвижить машину с помощью других средств.

Читайте также:  Пенообразователь для пожаротушения: типы и состав

Усовершенствованная система сигнализации может производить звуки разной частоты, для создания как можно большего количества шума для того, чтобы привлечь внимание к угонщику. В такой ситуации угонщик, скорее всего, постарается скрыться.

В некоторых системах сигнализации, можно запрограммировать сигнал сирены индивидуально, чтобы отличить звук Вашей сигнализации от других автомобилей.Некоторые сигнализации проигрывают записанное Вами сообщение, когда кто-то приближается слишком близко к автомобилю.

Основная цель этого действия, чтобы злоумышленники поняли, что Ваш автомобиль оснащен передовой системой сигнализации и им не захотелось иметь с ним дело. Скорее всего, опытный угонщик проигнорирует это предупреждение, но для малоопытных угонщиков это будет сдерживающим фактором.

Большинство автомобильных сигнализаций управляются с помощью радиопередатчика — брелка, в котором для передачи данных применена импульсная модуляция. С помощью брелка можно отправить команду блоку управления на включение-выключение сигнализации. Это нововведение сделало сигнализацию намного проще в использовании. До этого сигнализация работала следующим образом.

После того как машина припаркована, водитель нажимал кнопку включения сигнализации и с этого момента у него было порядка 30 секунд, чтобы выйти и закрыть автомобиль. Такое же время давалось для отключения сигнализации после открытия машины, если за это время кнопка не была нажата, включалась сирена.

Чтобы отключить сирену, надо было опять — таки нажать кнопку, которая была хорошо спрятана от посторонних глаз.В некоторых автомобильных сигнализациях предусмотрена обратная связь. То есть блок управления сигнализацией может отправлять данные на брелок, в случае срабатывания каких — либо датчиков.

Так как передатчик посылает команды блоку управления, применяя импульсную модуляцию, то данная последовательность импульсов представляет собой ключ. Для конкретной линии передачи могут быть миллионы различных комбинаций.

Это делает общение передатчика с блоком управления сигнализацией уникальным, таким образом, другие люди не могут получить доступ к Вашей машине, используя другой передатчик. Этот алгоритм достаточно эффективен, но не все так просто. Если злоумышленник захочет проникнуть в автомобиль, он может использовать код-граббер, чтобы сделать копию “ключа”.

Код-граббер — это приемник, настроенный на частоту передатчика, способный получить “ключ” и записать его. Если злоумышленник перехватил “посылку” брелка, он может запрограммировать другой передатчик на воспроизведение перехваченного сигнала. Таким образом, ему ничего не стоит обойти систему охранной сигнализации, когда автомобиль следующий раз останется без присмотра.Чтобы решить эту проблему, была разработана сигнализация с плавающим кодом. В такой сигнализации, при отправке каждой команды, формируется новый пакет импульсов. Этот пакет генерируется по закону, который знает только приемник и передатчик. Теперь любая информация, полученная с помощью код-граббера, ничего не стоит.

С начала 1990 годов и по сегодняшний день, индустрия охранных сигнализаций для автомобилей прошла большой путь. С каждым годом производители сигнализаций внедряют новые технологии. В одной из последних технологий применяется GPS приемник, который может отправлять данные владельцу и полиции о местоположении автомобиля. Таким образом, если злоумышленник смог обойти сигнализацию, он все равно далеко не уедет.

Что представляют собой сигнализации с датчиками движения

Как работает охранная сигнализация: основные датчикиКак работает охранная сигнализация: основные датчики

В статье обсуждается устройство и принципы работы автосигнализаций со встроенными датчиками движения. Мы попробуем наиболее доходчиво поведать нашим читателям о разновидностях и особенностях моделей устройств данного типа.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Время идет, злоумышленники не дремлют, придумывая всё новые способы обхода существующих охранных систем, поэтому хозяева жилых помещений, опасаясь за своё имущество, возлагают большие надежды на разработчиков устройств безопасности и различных сигнализаций. По данной причине системы защиты становятся более совершенными с каждым годом. Если раньше в приоритете были ультразвуковые извещатели, то сейчас они оказались заменены на защитные системы с интегрированными в них датчиками движения.

По цене такие сигнализации вполне приемлемы, имеют довольно незамысловатую и очень удобную конструкцию. Самое заметное достоинство охранных подобных устройств защиты – это маленький процент ложных оповещений.

По данной причине такие устройства применять можно, когда в помещении присутствует низкая температура. Ещё сигнализационное устройство с датчиком движения обладает системой анти маскировки, позволяющая уменьшить вероятность, что работа устройства будет умышленным образом блокирована.

Разбор основных характеристик сигнализационных устройств будет проводиться нами согласно следующему плану:

  • Принцип работы и конструкция сигнализационного устройства;
  • Разновидности сигнализаций, а также их функционал;
  • Сфера использования;
  • Самые востребованные модели. Зарекомендовавшие себя производители;
  • Критерии, характеризующие отдельные виды сигнализационных устройств;
  • Итоги рецензии

Как функционирует сигнализационное устройство

Устройство ИК датчика движения включает в себя следующий набор составляющих:

  1. Оптический узел (линзы Френеля либо изогнутые зеркала);
  2. Чувствительные элементы, которые размещены по внутренней области геометрического корпуса

Тип системы оптической выполняет функцию фокусировки либо отражения ИК через излучение человека. Самое распространённое использование функционала датчиков – линзы Френеля. Такой выбор зависит от того, что они имеют весьма малую стоимость и проходят очень простой процесс создания.

Конструкция прибора являет собой пластину плоской формы, имеющей линзы своей поверхности. Линза внешним видом может собой напомнить кольцевую систему с колечками различной толщины.

Эти элементы предназначаются для осуществления фокусировки инфракрасного излучения, распространяемого на все чувствительные элементы.

Среди охранных систем со встроенными датчиками движения можно отыскать экземпляры, имеющие оптическую систему, которая обладает сферической формой.

Применяются подобные конструкции, установленными в модели приборов пассивного характера, которые устанавливаются в области потолка.

Разновидности датчиков охранных систем

В продаже можно встретить несколько типов охранных датчиков движения, обладающих активными инфракрасными лучами. Существуют:

  • Ультразвуковая разновидность датчиков охраны;
  • Микроволновая;
  • Фотоэлектрическая.

Рабочий принцип этих разновидностей основывается на мониторинге окружающего пространства при помощи просвечивания инфракрасными лучами и фиксирования передвижений. Также осуществляется процесс смены температурного режима и различных шумов.

В плане конструкции различают однопозиционный и двухпозиционный датчики, которые интегрированы в сигнализационное устройство.

Первый тип содержит в своей конструкции приёмник и передатчик, которые находятся в одном блоке, второй же тип отличается от первого тем, что располагается в большом числе блоков.

В продаже можно повстречать извещатели многопозиционные, которые имеют больше 2-х блоков, находящихся в передатчиках и приёмниках.

ИК датчики охранного типа обладают одним лишь нормально замкнутым выходным контактом, включающим в собственную структуру особый сигнализационный шлейф. Рассчитан данный шлейф на прохождение малого количества электрического тока, а также напряжения, причём размыкание происходит в тот момент, когда срабатывает датчик движения либо обнаруживается отсутствие сетевого напряжения.

Где и в каких целях применяется

Сигнализация охранного типа, оборудованная датчиком перемещения, применяется людьми для того, чтобы защитить от злоумышленников свои жилые помещения.

Невзирая на тот факт, что обойти подобную систему не составит большого труда для преступника (процесс осуществляется путём заклеивания приборного окошка), применение данных устройств всё же приносит немало пользы для владельца.

Прекрасно работает в сочетании с прочими разновидностями датчиков.

Подобные виды устройств обычно размещают в области потолков либо на стенках. Довольно небольшая конструкция приборов даёт возможность закрывать устройства таким образом, чтобы их было незаметно для людей посторонних.

Разбор самых востребованных моделей датчиков

Выбирать датчик для своего жилища рекомендуется, предварительно определив конкретный набор параметров:

  • Сфера применения прибора (используется внутри помещения либо на свежем воздухе);
  • Цель установки устройства;
  • Различные конфигурации, которые находятся под управлением зоны действия;
  • Узнать каков угол восприятия конкретного устройства.

Особо значимую роль выполняет сам разработчик сигнализационной системы. Особую популярность имеют такие виды датчиков как:

Flashверсий SRP600 и LC100; DSCи SMAN версии 1000. Устройство модели Flashобладает защитой от домашних животных, способно игнорировать питомцев, весящих до двадцати пяти килограмм. Другие разновидности приборов относятся к комбинированному типу, придавая им особую слепень востребованности у пользователей.

Остальные датчики движения имеют также свой набор любопытных особенностей.

Датчик Стриж от отечественного производителя применяется для функционирования системы, чтобы отреагировать на любой признак проникновения в комнату. Извещатель данного типа не имеет привычки реагировать на питомцев.

Принцип работы извещателя основывается на идентификации инфракрасного излучения, причиной появления которого оказывается человек либо  домашний питомец.

Устройство функционирует согласно такой системы: когда прибор обнаруживает инфракрасное излучение, которое исходит от живого объекта, то проводится процесс сканирования для выявления массы объекта, потом подаётся специальный сигнал, попадающий в систему дистанционного пульта, если всё-таки тело превышает двадцать килограмм.

Читайте также:  Адресная пожарная сигнализация рубеж: преимущества

Данная модель применяется для обеспечения безопасности частных построек, а также помещений производственного характера.

Ключевые преимущества

Среди ключевых преимуществ датчика движения выделяются такие аспекты как:

  1. Простой и ничем не затрудняющийся процесс монтажа;
  2. Модернизированный дизайн устройства;
  3. Пользователь может применять устройство в условиях внешней среды;
  4. Обеспечивается поддержка блоками системы центрального типа

Совокупность встречаемых в продаже датчиков перемещения выделяет из общей массы устройство под названием  PIR 3SP. Это устройство, подобно принципу функционирования предварительной его модели, настраивается на режим игнорирования движений, осуществляемых домашними питомцами.

Схемы, которые применяются во время создания датчиков перемещения для сигнализаций охранного типа, способны производить процесс обработки сигнала при помощи микроскопического процессора, осуществляющего вспомогательный мониторинг окружающей среды. Использоваться устройство может при работе различных объектов. Считают данную модель наиболее распространённой.

Главные преимущества устройства выражаются в следующих пунктах:

  • Вероятность установки в условиях квартирного помещения, где уже был осуществлён ремонт, чтобы отсутствовал риск повреждения. Отправка системных данных, предоставляющих информацию о том, что уровень заряда аккумулятора очень низкий
  • Применение протокольного шифрования информации путём использования кода, который называется плавающим.

Каким образом совершить правильный выбор модели устройства?

Охранный датчик движения пользователями приобретается путём определения области установки прибора. Помещение обычно требует одного набора характеристик, а  во дворе для устройства будут действовать совершенно другие правила.

В случае если устройство окажется предназначено для контролирования территории, которая прилегает к вашему жилищу, то важно учесть следующие аспекты:

  • Как сменяются температуры в условиях внешней среды;
  • Степень защиты прибора.

Устал платить за штрафы? Выход есть!Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

  • Абсолютно легально (статья 12.2.4).
  • Скрывает от фото-видеофиксации.
  • Устанавливается самостоятельно за 2 минуты.
  • Не видна человеческому глазу, не портится из-за погоды.
  • Гарантия 2 года,

Заказать со скидкой

Датчики движения для охраны

Как работает охранная сигнализация: основные датчикиКак работает охранная сигнализация: основные датчики

Охрана объекта, организованная при помощи технических средств, более надежна, так как на нее оказывает минимальное влияние человеческий фактор.

В последнее время, с развитием информационных и коммуникационных технологий, такие средства становятся доступными рядовому потребителю. Особой популярностью пользуются различные модели извещателей и ИК детекторов движения.

Содержание:

Большое количество моделей различных производителей дают возможность выбора технических параметров наиболее подходящих к определенным условиям эксплуатации и особенностям охраняемого участка.

Особое внимание при выборе конкретного датчика движения для охранной сигнализации следует обратить на условия эксплуатации.

Климатические — среднюю температуру и общий диапазон, силу ветра, туманность, интенсивность и качество осадков.

Ландшафтные особенности охраняемой территории, ее площадь и конфигурация периметра. Наличие на сканируемой площади дополнительных преград или растительности.

Наличие вибраций. Присутствие возле охраняемого объекта транспортных развязок, магистралей, железнодорожных переездов и путей которые могут создавать дополнительные колебания.

Тип и характеристики ограждающей территорию конструкции.

Характеристики по зонам сканирования

Для того чтобы с минимальными затратами и наиболее эффективно организовать охранную систему сигнализации необходимо определиться со способом сканирования охраняемых зон.

1. Объемная зона обнаружения обычно используется в датчиках установленных в помещениях, при правильной установке – в углу, под потолком, напротив входа, способна контролировать всё помещение.

2. Поверхностная форма зоны обнаружения – «шторка» или «занавес». Ее формируют несколько лучей расходящихся в горизонтальной или вертикальной проекции. Используется для контроля нешироких проходов, или в помещениях, где есть домашние животные. В таком случае исключается сканирование нижней части комнаты.

3. Линейная форма сканирующей зоны — «коридор». Используется для контролирования коридоров по всей длине или для предварительного извещения на дальних расстояниях.

Нужно отметить, что большинство современных датчиков движения охранных, имеют возможность изменения зоны сканирования. Этого добиваются настройкой сегментной оптической системы или заменой линзы Френеля.

Виды наиболее популярных ИК-датчиков

Пассивные ИК-датчики движения можно условно разделить по методу установки на настенные и потолочные. Последние особенно эффективны для контроля всего объема помещения, так как не имеют мертвых «саботажных» зон.

Применяются в основном для полного контроля малогабаритных помещений, где существую физические препятствия для распространения горизонтальных ИК лучей.

Для уменьшения количества ложных срабатываний у современных моделей детекторов движения применяют комбинированную схему получения и обработки сигнала.

Такие устройства имеют не только спаренные или счетверенные пироприемники но и дополнительный микроволновой излучатель. Корреляция между данными, получаемыми от двух типов излучателей, дает высокий уровень устойчивости к большинству типов помех.

D&D компании Crow – внешний ИК датчик. Угол обзора до 1400 метод получения линза Френеля, дальность обнаружения до 18м.

Используется пара независимых двойных пироприемников. Рабочие температуры в диапазоне от -350С до +500С.

Устройство имеет комбинированную аналогово-цифровую схему обработки сигнала.

Интегральная микросхема «ASIC», специально разработанная для детекторов фимой производителем имеет высокий уровень обработки сигнала и степень фильтрации шумов.

Каждая операция устройства проходит режим авто-тестирования.

Благодаря цифровой обработке сигнала датчик имеет высокий уровень защищенности от электромагнитных и радиоизлучений, а так же обладает функцией температурной компенсации и фильтрации белого света.

Разводка контактной колодки

Подключить к минусу на сетевом фильтре постоянного тока  или к клемме «масса» на контрольной панели.

Подключить к плюсовой клемме сетевого фильтра постоянного тока или контакту того же обозначения на контрольной панели;

Контакты 3 и 4 — «TAMPER» подключение функции защиты устройства от несанкционированного вскрытия, подключается к аналогично маркированным клеммам на контрольной панели.

С — подключается к центральному выходу реле.

NC – выход тревожного реле «нормально замкнутый», подключается к соответствующей клемме на контрольной панели.

ND – выход тревожно реле «нормально разомкнутый», обычно не используется, но к нему может быть подключен оконечный резистор

М – память.

При установке наружных охранных датчиков движения нужно учитывать, что уровень чувствительности у сенсоров больше в поперечной плоскости, то есть место детекции нужно выбрать так, чтобы люди проходили возле устройства, а не к нему или от него.

Не нужно пытаться установкой на большой высоте увеличить зону ответственности детектора. Это приведет к падению эффективности обнаружения нарушителя.

Зона детекции датчика не должна быть направлена на:

  • источники яркого дневного света или прямые солнечные лучи;
  • поверхности и объекты, имеющие высокий коэффициент отражения: естественные водный поверхности, окрашенные отражающей краской стены и т. д.;
  • кондиционеры, тепловые завесы и любые устройства, индуцирующие тепловые воздушные потоки;
  • устройства, которые могут быстро изменить температуру.

Запрещается устанавливать устройство на поверхностях, которые могут сильно нагреваться: черные или темные стены, металлические заграждения, трубы отопления.

Внутренние комбинированные детекторы

Комбинированные детекторы это универсальные устройства, сочетающие в одном корпусе несколько охранных детекторов. Их сочетания могут быть различными, в данном случае это ИК детектор движения и датчик разбития стекла.

  1. Светопроводящая призма
  2. Линза Френеля – материал изготовления «светофильтрующий» пластик, защищает детектор от ложных срабатываний на солнечный свет.
  3. PIN перемычка для отключения светодиода.
  4. Оптоэлектронные ключи: RELAY-1, RELAY-2.
  5. Электронный всенаправленный микрофон.
  6. Парный пироэлектрический сенсор.
  7. Выбор типа детектируемого стекла.
  8. Выбор расстояния до окна.
  9. Датчик автоматического температурного компенсатора.
  10. Регулятор чувствительности прироприемника.
  11. Переключатель тестового и рабочего режимов.
  12. Реле несанкционированного доступа.

Устанавливать внутренние детекторы можно непосредственно на стены, потолки или, с помощью специальных кронштейнов, в углы помещений. Оптимальная высота установки, в зависимости от высоты помещения, от 2 до 2,6 м.

Шины подключения у большинства моделей практически идентичны.

+12, -12 – подключение к внешнему источнику питания.

Реле может быть несколько, в зависимости, от количества охранных функций, выполняемых комбинированным датчиком.

В данном случае реле 1 отвечает за детекцию движения, реле 2 за тревогу при разбитии стекла.

Принцип работы у детекторов движения, предназначенных для контроля узкой полосы периметра, несколько отличается от пассивных ИК-датчиков.

В комплект входит пара устройств, одно из которых является активным. Именно оно генерирует ИК лучи и направляет их на устройство приема. Нарушитель, прерывая передачу излучения, вызывает срабатывание сигнала тревоги.

Установка приемопередающего оборудования может осуществляться непосредственно на ограждении, с помощью кронштейнов. Или внутри охраняемого периметра на высоте 50 см от земли и расстоянии 1-1,5м от забора.

Кроме того, детекторы такого типа могут применяться для контроля дверей, окон и других проходов, устанавливаясь на откосах проемов.

BSBE050

Охранные детекторы серии BSBE  компании SICURIT имеют модульную конструкцию.

Основным элементом является пара приемника и передатчика. Они используют три луча для детекции, которые могут модулировать по 4-ом частотам.

Устройства могут использоваться как самостоятельно, так и в составе групп. Для удобства монтажа компания выпускает специальную монтажную стойку, в которую крепятся модули.

Рекомендованный метод размещения – все однотипные модули с одной стороны.

Читайте также:  Как выбрать огнетушитель для офиса: важные характеристики противопожарных устройств

Основные виды охранных датчиков и как они работают

Как работает охранная сигнализация: основные датчикиКак работает охранная сигнализация: основные датчики

Главная страница Новости Виды охранных датчиков и как они работают

В этой статье мы рассмотрим основные виды охранных датчиков и как они работают

При подборе датчиков необходимо учитывать помехи разного рода: тепловые, инфракрасные, акустические. Контрольный уровень таких датчиков должен быть намного выше возможных помех.

Итак, на сегодняшний день существуют следующие типы датчиков охранной сигнализации:

  • Объемный датчик или датчик движения
  • Магнито-контактный датчик или датчик открытия
  • Радиоволновой датчик
  • Датчик разбития стекла
  • Вибрационный датчик

Эти извещатели предназначены для регистрации несанкционированного проникновения на охраняемый объект

Начнем с самого распространённого датчика, основанного на принципе фиксации изменения потока тепла, излучаемого человеческим телом при пересечении охраняемых зон.

Объемный датчик или датчик движения улавливает перемещение объекта с инфракрасным (тепловым) излучением. Современные объемные датчики позволяют различить человека и домашних животных. В основном используются для защиты жилых помещений, обладают высокой надежностью и низкой ценой.

Данные в ИК-датчике анализируются аналоговым способом или с использованием цифровых технологий. Оптимальным местом для размещения ИК-датчиков являются стены. Не рекомендуется ставить возле источников тепла, вентиляционных отверстий и других мест тепловых помех. Современные ИК-датчики характеризуются большим разнообразием возможных форм диаграмм направленности.

Магнито-контактный датчик или датчик открытия — второй по распространенности датчик. Устанавливается локально на дверях и окнах. При открытии окна или двери происходит удаление магнита, установленного на подвижной части от геркона, размещенного в неподвижной части, что вызывает его срабатывание. Это самый надежный и недорогой тип датчика.

Радиоволновой датчик обнаруживает перемещение любых движущихся предметов. Он посылает и анализирует принятый отраженный сигнал.

В основном используется в офисах, длинных коридорах и помещениях с высокой температурой.

К недостаткам относится возможность ложного срабатывания при движении любых предметов или жидкостей за материалами, пропускающими эти радиоволны (например, пластиковые трубы системы водопровода или канализации).

Датчик разбития стекла срабатывает на звук разбития стекла. Он анализирует частотный диапазон и может различать звуки разбития стекла разных типов (обычное, армированное, стеклопакет). Широко используется во всех типах помещений.

Вибрационный датчик срабатывает при вибрации поверхности, на которой он закреплен. Устанавливается, в основном, в нежилых помещениях в сочетании с другими датчиками для дополнительной защиты стен от пролома (кладовая ценностей, банк и др.)

Комбинированные датчики, называемые также датчиками двойной технологии, появились относительно недавно и в настоящее время становятся все более популярными. Преимущество таких датчиков заключается в существенном снижении частоты ложных тревог. Это достигается за счет того, что в одном датчике используется комбинация двух различных физических принципов обнаружения.

Установка датчиков движения

Угол обзора большинства датчиков движения составляет по горизонтали 110°, поэтому датчик лучше устанавливать в угол комнаты тогда в активной зоне датчика отсутствует так называемая «слепая зона». Некоторые датчики, как, например, PIR-806 устанавливается на потолке, как правило, в центре комнаты.

Уличные датчики движения также рекомендуется устанавливать на высоте 2.5 метра. Нужно учесть тот факт, что чем выше мы установим датчик, тем больше нужно наклонить его вниз, а чем больше угол наклона, тем меньше радиус детектирования.

Холдинг ШЕРИФ предоставляет комплексные решения по установке сигнализации в квартиры, частные дома, офисы, МАФы и многие другие объекты недвижимости.

Более детально со всеми услугами ШЕРИФ можно ознакомиться по ссылке.

Смотрите так же:

Как работает система охранной сигнализации?

Как работает охранная сигнализация: основные датчикиКак работает охранная сигнализация: основные датчики

В комплексной системе безопасности объектов главной составной частью является система охранной сигнализации. Суть работы которой заключается в обнаружении нарушений на охраняемых объектах и оповещения о них сотрудников, в обязанности которых входит реагирование на принятый сигнал.

Сферы применения охранной сигнализации

Охранная сигнализация способна выполнять гораздо больший спектр задач, чем обозначено в ее названии.

Сферы применения охранной сигнализации:

  • Контроль целостности внешних периметров и ограждений объектов различной формы собственности;
  • Обнаружение проникновения на охраняемую территорию (включая попытки подкопов под ограждениями);
  • Контроль состояния периметров зданий и сооружений, обнаружение проникновения в охраняемые помещения;
  • Охрана отдельных объектов (предметов) внутри помещения;
  • Выдача сигнала тревога сотрудниками организаций или жителями домов при возникновении опасности;
  • Вызов специального персонала (сотрудников охраны, медперсонала в медучреждениях, других подобных случаях).

Требования к системам охранной сигнализации

Для выполнения возложенных задач сигнализация должна отвечать следующим требованиям:

  • Сохранять работоспособность при воздействии факторов окружающей среды и восстанавливать рабочее состояние после окончания действия (непрерывность охраны);
  • Обеспечивать установленный производителем коэффициент срабатываний;
  • Выдавать сигнал о неисправности (самодиагностика);
  • Сохранять работоспособность при отключении электропитания объекта (резервирование питания);
  • Обеспечивать защиту от несанкционированных вмешательств (антисаботажная защита);
  • Резервирование способов обнаружения нарушителей (рубежность охраны и дублирование извещателей).

Состав аппаратуры и принципы работы

Для выполнения возложенных функций в общем случае в состав системы входят:

  • Датчики обнаружения и вызывные кнопки;
  • Система сбора и обработки информации (ССиОИ);
  • Аппаратура передачи извещений;
  • Приборы управления режимами работы;
  • Сигнализаторы;
  • Блоки бесперебойного питания.

Датчики обнаружения

Датчики обнаружения, их еще называют извещателями, предназначены для регистрации нарушения целостности периметра объекта (ограждения, строительные конструкции) или нахождения нарушителя во внутренних помещениях. Отдельный вид извещателей – тревожные кнопки, назначение которых выдача сигнала в ручном режиме.

По форме зоны обнаружения датчики бывают:

  • Точечными, например, датчик открытия дверей или окна. К этому типу относятся тревожные кнопки;
  • Линейными. Зона обнаружения устройств имеет вид тонкого луча, при пересечении которого выдается сигнал о нарушении;
  • Плоскостными с зоной, представляющей из себя узкий плоский луч. Применяется для блокирования потолков, полов, стен объекта.
  • Объемными, выдающими сигнал при появлении в помещении или на территории объекта нарушителя.

Системы сбора и обработки информации

Предназначены для анализа информации, поступающей с датчиков обнаружения и формирующих сигнал тревоги. В современной аппаратуре, например в системах GSM ССиОИ конструктивно совмещена с приборами передачи извещений.

Аппаратура передачи извещений

Охранные датчики

Как работает охранная сигнализация: основные датчикиКак работает охранная сигнализация: основные датчики

Назначение датчика (извещателя) охранной сигнализации заключается в обнаружении несанкционированного проникновения посторонних лиц на оборудованный системой объект.

Принцип его действия заключается в преобразовании того или иного типа воздействия на приемный элемент в электрический сигнал. В зависимости от характера воздействия различают следующие виды этих приборов:

Инфракрасный.

Обнаруживает изменение интенсивности ИК излучения в зоне обнаружения. Достаточно часто их называют датчиками движения

Радиоволновый (ультразвуковой).

Принцип их работы основан на эффекте Допплера — частота радио или ультразвуковых волн изменяется при отражении от движущегося предмета.

Акустический.

Другое название — звуковой. Извещатели этого типа используются, в подавляющем большинстве, для обнаружения разбития остекленных конструкций.

Магнитоконтактный.

Известен также как «датчик открывания». Реагирует на удаление от магнитоуправляемых контактов второй его части — собственно магнита.

Омический.

Фольга или тонкий провод при повреждении которого разрывается электрическая цепь (шлейф сигнализации).

Вибрационный

Реагирует на серию ударов различной частоты и интенсивности. Используется для обнаружения механического разрушения строительных конструкций.

Стоит заметить, что способов классификации приборов сигнализации достаточно много. Помимо принципа действия стоит отметить также подразделение по характеру зоны обнаружения, а именно:

Объемная.

При этом контролируется определенный объем помещения на предмет перемещения в нем посторонних объектов. Это могут делать инфракрасные, радиоволновые, ультразвуковые извещатели.

Поверхностная.

Эта зона представляет собой часть плоскости, как правило, расположенной горизонтально или вертикально. Датчиками этого типа блокируются оконные, дверные проемы, потолочные поверхности, некапитальные стены и перегородки.

Линейная.

Извещатели этого типа блокируют линейную или эллипсообразную область расположенную между передающей и приемной частью прибора. Применяются, как правило для охраны протяженных периметров. Могут иметь один или несколько контрольных лучей.

Точечная.

Типичными представителями в этой категории являются магнитоконтактные извещатели, а также пьезоэлектрические датчики, предназначенные для охраны отдельных предметов (например, музейных экспонатов).

Также охранные датчики сигнализации различаются по способу передачи информации — проводные и радиоканальные, организации питания — по шлейфу сигнализации или отдельной линии, принципу идентификации их приемно — контрольным прибором (панелью управления) — адресные и неадресные извещатели.

Вполне естественно, что датчики выпускаются различных типов исполнения — уличной (наружной) или внутренней установке. Также существуют приборы, предназначенные для установки во взрывоопасных помещениях.

Существующие сегодня технические средства систем охранной сигнализации позволяют решать практически любую задачу обеспечения имущественной безопасности.

  *  *  *

© 2014 — 2018 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

paradox инструкция по применению

Похожие записи

Обнаружен Adblock

Пожалуйста, поддержите нас, отключив расширение AdBlocker в своих браузерах для нашего веб-сайта.
