AVS Electronics
В ускоряющемся современном потоке предоставляемых товаров и технологий разбираться становится всё труднее и сложнее. В первую очередь это касается компьютерной техники и аксессуаров для неё.
К последним необходимо отнести и разнообразные виды информационных кабелей, в наименованиях маркировок которых легко запутаться даже специалисту.
В нижеизложенной статье будет проведено исследование, цель которого — выявить основные отличительные свойства UTP, FTP, STP и прочих витых пар.
На современном рынке структурированных кабельных систем (СКС) фигурирует множество малопонятных для покупателей наименований витых пар: UTP, S/UTP, F/UTP, FTP, ScTP, STP, S/STP… Этот список можно продолжить. И чтобы при выборе необходимого товара не запутаться во множестве маркировок, следует выяснить смысл англоязычных аббревиатур.
Присматриваясь к обозначениям витых пар, легко заметить, что последние две заглавные буквы TP встречаются почти во всех наименованиях кабелей. Это сокращённое словосочетание Twisted Pair. В переводе с английского языка оно и обозначает «витая пара». Буква U, стоящая перед сочетанием слов Twisted Pair, обозначает сокращённое страдательное причастие Unshielded.
Переводится оно как «незащищённый». Поэтому любой кабель с аббревиатурой UTP считается незащищённой витой парой. Говоря понятнее, кабель utp между своими витыми парами не имеет индивидуальных слоёв изоляции.
LAN-кабели, внутри которых медные пары заизолированы друг от друга, называются Shielded Twisted Pair (STP).
К группе STP-кабелей можно отнести маркировку витой пары PiMF (Pairs In Metal Foil). В переводе эта фраза означает «пара в металлической фольге». К этому же типу следует отнести LAN-кабели S/STP, F/STP. Буква S, стоящая перед наклонной чертой, обозначает Shielded (защищённый), а F (Foiled) — препятствующий, но в данном контексте она переводится как «фольгированный».
Однако утверждать, что понятия S/STP и F/STP почти синонимичны, нельзя. Различия между ними заключаются в том, что внешний экран F/STP изготовлен из алюминиевой фольги, а общий экран S/STP — из проволочной медной оплётки.
Необходимо отметить, что кабель ftp, классифицируемый в Северной Америке (Канаде и США) как ScTP (Screened, экранированный), также относится к защищённым типам LAN-кабелей, у которых имеется общий алюминиевый экран.
Однако в кодировках LAN-кабелей среди производителей существует путаница.
И проблема возникает в случае, когда требуется уточнить местоположение экранирующего слоя. Последний может располагаться в двух местах. Находящийся поверх отдельной пары называется индивидуальным. Расположенный вокруг изолированных между собой пар (витая пара ftp) принято именовать общим. Во избежание путаницы была создана международная классификация LAN-кабелей. При её составлении были учтены:
- наличие общего экрана;
- слой изоляции поверх отдельной пары проводников;
- способ скрутки.
Схема классификации информационных кабелей была представлена в виде формулы AA/BCC. Первые 2 буквы слева обозначают наличие общего экрана поверх всех скрученных проводников. Например, кабель S/FTP отличается от FTP наличием у всех сдвоенных проводников общего экрана, изготовленного из медной оплётки.
Третья буква (B) несёт информацию о существовании индивидуального экрана вокруг каждой скрученной пары проводников. Если таковой имеется, то это и есть та самая витая пара ftp. Последние две буквы обозначают вид скрутки. Обычно это — tp. Однако в последнее время всё чаще встречаются аббревиатуры «TQ».
Они обозначают, что проводники скручены не попарно, а четвёрками. Возвращаясь от «четвёрок» к витым парам, следует разъяснить самый каверзный вопрос.
Если экран вокруг каждой отдельной свитой пары отсутствует, а защита расположена лишь поверх всех сдвоенных проводников, то каждая из них именуется как витая пара utp, а маркировка кабеля будет выглядеть так: F/UTP или S/UTP.
Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.
Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля — оплетка.
STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.
| В компании AVS-Electronics всегда можно купить кабель SFTP. Наши специалисты с удовольствием проконсультируют по наличию, применению кабеля STP, подберут ему аналог. |
Кабели UTP и FTP: основные отличия
Немного разобравшись в международной классификации витопарных кабелей, следует рассмотреть отличительные характеристики витых пар UTP и FTP. В разрезе информационный кабель utp 4, не имеющий ни индивидуальных экранов для скрученных пар, ни общего экрана, имеет ещё одно отличие.
В нём нет дренажного провода, который обычно присутствует в экранированных LAN-кабелях. Например, ftp кабель 5e, цена которого ниже конкурентной, оснащён данным элементом. Дренажный провод не имеет изоляции и по всей протяжённости соединён с общим алюминиевым экраном.
Предусмотрен он на случай внезапного разрыва алюминиевой оболочки при сильных изгибах или чрезмерных растяжениях кабеля. В данной ситуации дренажный провод становится своеобразной связующей скрепой для экрана.
Для экранирования в FTP-кабелях используется алюминий или алюмополимерная плёнка.
Последняя укладывается металлической стороной вовнутрь, на поверхность попарно скрученных проводников. В результате добавления дополнительных элементов фольгированный коаксиальный кабель (FTP) становится немного толще, чем витая пара без экранирующего покрытия (UTP). Кроме этого, гибкость у FTP несколько ниже, чем у UTP.
У фольгированной витой пары в сравнении с незащищённым витопарным кабелем имеется преимущество. Первый лучше защищён от высокочастотных помех. Но для этого витопарный кабель ftp и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам.
Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными коллекторными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве. Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.
Сопоставляя недостатки и преимущества защищённых и незащищённых витых пар, следует не забывать и о цене. При малом бюджете кабель utp купить намного выгоднее, так как его стоимость значительно ниже, чем фольгированного LAN-кабеля.
Статистика свидетельствует, что кабель ftp чаще используется во Франции.
А значительная часть компьютерных сетей Соединенных Штатов и Англии оборудована на основе UTP-кабелей. Жители Германии предпочитают витопарные кабели с двумя экранами: индивидуальным для каждой пары проводников и общим. Витую пару купить можно в компании AVS Electronics.
Значение некоторых англоязычных абревиатур на LAN-кабелях
Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар. Само буквосочетание LAN переводится как «локальная компьютерная сеть».
И этот термин не несёт технических характеристик товара.
Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди.
На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью.
Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной. И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода. Витую пару utp купить можно в компании AVS Electronics. Так же в ассортименте компании имеются различные разновидности витой пары FTP.
Оставьте заявку и мы вам перезвоним в течении 15 минут!
Информационный кабель LAN (витая пара) UTP, FTP, SFTP, SSTP
Кабели связи служат для передачи информации (чаще всего — программ звукового и телевизионного вещания). Токопроводящая жила кабелей связи производится из мягкой медной проволоки и имеют в своей конструкции жилу из одной стальной оцинкованной или трех стальных проволок.
Читайте также: Огнетушащие вещества: описание, свойства, классификация
Чтобы разделить токопроводящие жилы кабелей связи, в качестве изолирующего слоя в кабелях связи используется полиэтилен, так как он имеет низкие диэлектрические потери.
Витая пара — это вид кабеля связи, который представляет собой одну или несколько пар проводников, изолированных и скрученных между собой, заключенных в пластиковую оболочку.
Проводники закручиваются между собой, чтобы максимизировать связь между проводниками одной пары и уменьшить электромагнитные помехи от внешних источников.
В нашем интернет-магазине shop220.ru вы найдёте широкий ассортимент различных кабелей связи (телефонных и витых пар) от ведущих российских и европейских производителей.

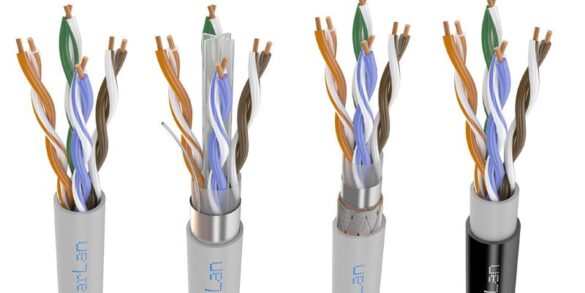

По типу защиты от электромагнитных помех кабели делятся на несколько категорий:
— фольгированная витая пара (FTP — Foiled twisted pair) или S/STP (Screened Shielded Twisted Pair) – в конструкции этих кабелей предусмотрен общий экран из фольги
— фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) – каждая пара находится в фольгированной оплетке, а общий экран этих кабелей выполнен из медной оплетки
— неэкранированная витая пара (UTP — Unshielded twisted pair) – вокруг отдельной пары в этих кабелях не предусмотрен защитный экран
— незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) – в кабелях этого типа для защиты предусмотрен двойной внешний экран из медной оплетки и фольги, а витая пара находится без какой-либо защиты
— защищенная витая пара (STP — Shielded twisted pair) – вокруг каждой отдельной пары этого вида кабелей используются защитные экраны, а также один общий для всех – в виде сетки
Экранированные витые пары наиболее защищены от электормагнитых помех
Для созданий сетей в быту, например, дома подойдёт самый простая неэкранированная витая пара (UTP). Но в промышленных сетях использование такого кабеля недопустимо. Зачастую промышленные сети прокладывают недалеко от всевозможных электроустановок, которые создают помехи, вот в этом случае, для создания сетей используются экранированные кабели.
Витая пара для наружной прокладки — категории кабеля, схема и цена
Витая пара — это универсальная модификация кабеля связи, компонент сегодняшних четко организованных законченных совокупностей кабелей с коммутационным оборудованием любой степени сложности.
Является парой, возможно, совокупностью нескольких пар закрученных заизолированных проводников в пластической массе, с малой долей завитков на единицу длины.
Путем скручивания проводников парами достигается ослабление нежелательных сигналов в смежных жгутах кабелей и ослабление электромагнитного воздействия на проводные линии.
Витая пара разработана специально для наружного прокладывания:
- в трубах;
- в трубопроводах;
- в коллекторах;
- для подземных сооружений;
- по наружным стенам строений.
Применяется:
- для физического объединения сетевого оборудования;
- для формирования проводных локальных сетей;
- в системах передачи информации:
- компьютерные сети;
- системы аналогового видеонаблюдения;
- системы цифрового наблюдения;
- для электросвязи:
- интернет;
- мобильная связь;
- спутниковые системы связи;
- телефонная связь;
- цифровое и аналоговое телевидение.
Конструкция витопарного кабеля
Складывается из n-го количества завитых пар. Типовым считается провод, включающий 4 пары.
Проводники пар изготавливаются из цельной проволоки двух видов: медной либо алюминиевой с тонким медным покрытием, диаметр проволоки колеблется от 400 мкм до 600 мкм. Для большей гибкости применяется совокупность более тонких проводников.
В стандартном кабеле применяются проводники толщиной 510 мкм, что приравнивается к 24 AWG, где AWG – это американская система оценки кабелей.
Самым распространенным изоляционным материалом является поливинилхлорид, в экземплярах более высокой пробы из 5-й категории используется полипропилен или полиэтилен.
Изоляционным материалом для проводов высшей пробы служит вспененный углеводородами полиэтилен с закрытой пористой структурой ячеек или тефлон, благодаря которым обеспечивается снижение диэлектрических потерь в первом случае и большой рабочий диапазон температур во втором случае.
На обоих концах кобеля устанавливаются разъемы RJ-45.
Внутри некоторых кабелей есть «нить разрыва», при помощи которой на верхней оболочке можно сделать продольный разрыв, открывающий сердцевину кабеля.
«Нить разрыва» не портит изолированность проводящих жил и гарантирует их целостность.
Состав кабеля «витая пара»:
- проводящие жилы;
- изоляция;
- нить разрыва;
- верхнее покрытие – толщина 500-900 мкм, бывает округлой или плоской формы и изготовляется из поливинилхлорида с прибавлением мела для большей хрупкости и ровного края на месте разреза, или же из полиэтилена, который оберегает наружный слой витопарного кабеля от влажной окружающей среды;
- маркировка – наносится через каждый метр или фут и содержит сведения об изготовителе, и всю информацию о кабеле: тип, категория, длина.
Сфера применения
Поверхностные слои кабеля «витая пара» разнятся по цветовой палитре, которая указывает область применения, так:
- Кабель черного цвета предназначается для прокладывания за пределами помещений, его верхний слой дополнительно покрывается полиэтиленовым слоем, что обеспечивает защиту провода от внешних воздействий атмосферы.
- Серая расцветка кабеля – предназначается для прокладывания внутри зданий.
- Кабель оранжевого цвета – предназначается для проведения в закрытых зонах с наличием воздушных потоков из вентиляционных систем и СКВ (систем кондиционирования воздуха). Такой вид кабелей не горит, не выделяет дым и галогены.
От солнечного излучения защищает полиэтиленовое покрытие, нанесенное на слой поливинилхлорида.
Цветовое обозначение кабелей позволяет различать функциональную предназначенность коммуникаций при укладке и в процессе обслуживания.
Маркировка
Витая пара бывает двух форм:
- круглые – наиболее распространенные;
- плоские – допускается их прокладка под напольным покрытием, в них витые пары не закручены кругом общей оси, как результат такой провод сильнее подвергается воздействию помех;
На каждом метре или футе (0,3 метра) кабеля нанесена маркировка, в которой указывается производитель, категория этого конкретного вида кабеля, его тип и метраж, а также по меткам определяется длина уже проведенной кабельной трассы.
Типы
Основных типов витопарного кабеля 6:
- неэкранированная витая пара – UTP, это провод не обладает защищающим экраном;
- экранированная витая пара – STP, все проводники, объединенные в пары, обладают отдельными защитными отражателями из фольги и вдобавок все вместе они защищены единым экраном «сеткой»;
- фольгированная витая пара – FTP, она же F/UTP, у этого кабеля есть в наличии единый цельный экран, созданный из базальта;
- фольгированная экранированная витая пара – S/FTP, провод, у которого все пары проводников по отдельности содержатся в оплетке из базальта, и есть единый экран защиты из фольги;
- незащищенная экранированная витая пара – U/STP, каждая пара по отдельности пребывает в фольгированной оплетке, но всеобщего наружного экрана нет;
- защищенная экранированная пара – SF/UTP, это провод, имеющий двойную оплетку: сплетенные луженые медные жилы и фольга.
Категории витопарного кабеля
С течением времени число категорий кабеля неизменно увеличивается, на сегодня их количество достигло 10 и нумеруются они соответственно – от CAT 1 до CAT 7. С помощью категорий определяется эффективный пропускной диапазон частот, то есть развитие возможной максимальной скорости передачи информационных данных, которая фиксируется, в МБ/сек.
Категории:
- CAT 1 – полоса пропускания до 100 кГц, передает сигнал речи – «телефонная лапша», то есть распределительный провод для телефонной связи.
- CAT 2 – пропускает частоты до 1000 кГц, передает информацию до 0,5 МБ/сек, имеет две пары проводников, в данное время не применяется.
- CAT 3 – диапазон частот до 16000 кГц, может достигать скорости до 1,25 МБ/сек, содержит четыре закрученные пары проводящих жил, этот провод используют в локальных и абонентских сетях, можно прокладывать на расстояние до 0,1 км.
- CAT 4 – частотный диапазон до 20000 кГц, достигает скорости до 2 МБ/сек, имеет конструкцию из четырех закрученных в пары проводящих жгутов, в данное время не применяется.
- CAT 5 – пропускание частот до 0,1 ГГц, скорость потока информации до 12,5 МБ/сек при условии употребления 2 пар, имеет четыре пары проводящих жгутов, применяется для абонентской связи и в локальных сетях.
- CAT 5e – частотный диапазон до 0,125 ГГц, передает данные со скоростью до 12,5 МБ/сек, с условием использования 2 пар, имеет конструкцию 4-х парного кабеля с защитой UTP, применяется при проектировке компьютерных сетей.
- CAT 6 – пропускной диапазон частот до 0,25 ГГц, переносит сведения со скоростью до 125 МБ/сек, при условии употребления 4-х пар и 1250 МБ/сек, если длина трассы не превышает 50 м, кабель UTP четырех парный, для локальных систем.
- CAT 6a – диапазон частот до 0,5 ГГц, скорость передачи информационных данных до 5 ГБ/сек, 4-х парный кабель UTP, предназначен для высокоскоростных интернет-линий.
- CAT 7 – диапазон частот до 0,7 ГГц, скорость передачи данных до 6,25 ГБ/сек, кабель типа S/FTP 4-х парный, предназначается для интернета с повышенной скоростью.
- CAT 7a – полоса пропускания до 1 ГГц, скорость транспортировки информации до 40 Гбит/сек.
Особенности наружной прокладки:
- прокладывание витой пары между устройствами, нуждающимися в подключении, лучше осуществлять неразрывным проводом;
- протяженность провода должна быть наименьшей, от этого зависит качество связи;
- при использовании неэкранированного кабеля важно избегать источников электромагнитных излучения: люминесцентных ламп, трансформаторов, пускорегулирующей аппаратуры, силовых кабелей;
- при необходимости пересечения провода UTP с кабелем передачи трехфазного тока обязательно делать это только под прямым углом;
- наименьший радиус сгиба провода при монтаже равняется величине, превосходящей диаметр провода вчетверо;
- при укладке кабеля под землей для надежности и длительной эксплуатации важно делать это на глубине от 60 см до 1 м, для гарантированно хорошей работы системы рекомендуется укладывать бронированные кабеля;
- при воздушном построении кабельных трасс обязательно требуется кабель с несущим тросом;
- во время укладки кабеля температура окружающей среды должна быть не ниже -15 градусов;
- при прокладке протяженных кабельных трасс принципиально важно как можно больше сократить количество соединений;
- места состыковки жил необходимо защитить специальными муфтами, а сами муфты герметизировать термоусадочной трубой;
- при использовании нескольких кусков бронированных кабелей, места соединения брони также требуется обработать;
- глобальные сети неизбежно охватывают и модули, ретрансляторы, и преобразователи – значит, обязательна установка термических шкафов;
- вне зависимости от подвида кабеля недопустима нагрузка на растяжение кабеля.
Читайте также: Пожарная безопасность в гостинице: нормы и требование
Цены
Цены на кабель витая пара зависят от производителя, материала изготовления, качественных характеристик, типа и категории кабеля.
Современные люди не мыслят своей жизни без интернета, который заменил собой множество других вещей. Скоростная качественная связь зависит от проверенного надежного оборудования и, конечно же, правильно подобранного и проложенного кабеля.
- Кабель BaseLevel UTP витая пара категории 5, 25 пар, 24AWG, медь, для внешней прокладки (-40C° +60C°), PE, черный 145руб.
- Кабель BaseLevel UTP витая пара категории 5, 2 пары, 24AWG, медь, для внутренней прокладки, PVC, серый 12руб.
- Кабель BaseLevel UTP витая пара категории 5, 2 пары, 24AWG, CCA, для внутренней прокладки, PVC, серый 7руб.
- Кабель KRAULER UTP витая пара категории 5, 2 пары, 24AWG, медь, для внутренней прокладки, PVC, серый 14руб.
- Кабель KRAULER UTP витая пара категории 5e, 4 пары, 24AWG, медь, для внешней прокладки (-40C° +60C°), HDPE, черный 26руб.
0,00, (оценок: 0)Загрузка…
Купить кабель витая пара UTP 5e для IP видеонаблюдения в Москве | DVS
Интернет кабель для IP видеокамер. 5-ая категория.
На сегодняшний день витая пара категории 5е, пожалуй, один из самых известных и распространенных кабелей. Он широко применяется при создании компьютерных сетей самой разной архитектуры и топологии.
Кабель очень дешев и прост в производстве, обладает отличными эксплуатационными характеристиками, легок в монтаже, так как не требует применения сложного оборудования. Ну и при всем этом витая пара удивительно надежна.
Именно поэтому данный кабель используется везде – офисные сети, интернет-соединения, телефонные сети и телекоммуникации.
Витая пара cat 5e состоит из скрученных проводов в изоляции. Скручивание делается для того, чтобы оба провода находились в одинаковых условиях, то есть воздействие на них внешних помех не отличалось. В одном кабеле может быть несколько пар, обычно 2 или 4, заключенных в общую диэлектрическую оболочку. Информационный сигнал содержится в разности напряжений между проводами одной пары.
Выбрать кабель витая пара кат 5e в соответствии с вашими требованиями вы можете, выбрав одну из ссылок справа.
Типы витой пары категории 5е
| Условное обозначение | Экран | Цель экранирования |
| Основное | Альтернативное | |
| Отсутствует | ||
| Экранирование каждой пары | Снижение уровня ЭМИПовышение защищенности от внешних помехПовышение переходного затухания | |
| Индивидуальный пленочный экран каждой пары | ||
| Общий экран для всех пар | Снижение уровня ЭМИПовышение защищенности от внешних помех | |
| Экранирование каждой пары плюс общий экран вокруг всех пар | Снижение уровня ЭМИПовышение защищенности от внешних помехПовышение переходного затуханияУвеличение механической прочности |
Технические характеристики витой пары CAT5E
| Тип кабеля |
| Масса, кг/км |
| Внешний диаметр, мм |
| Рабочий диапазонтемператур, С |
| Радиус изгиба, мм |
Электрические характеристики витой пары cat 5e
| Параметр | Значение |
| Волновое сопротивление на частотах более 1 МГц | 100 + 15% Ом |
| Максимальное сопротивление постоянному току короткозамкнутой на дальнем конце пары длиной 100 м при20 °С | 19,2 Ом |
| Несимметрия сопротивлений постоянному току проводников пары | 5 % |
| Максимальная емкость дисбаланса пары на землю при 100 м, 1 кГц, 20 °С | 330 пФ |
| Минимальное сопротивление изоляции проводник-проводник или проводник-экран по постоянному току | 150 МОм x км |
| Пробивная стойкость изоляции проводник-проводник или проводник-экран по постоянному напряжению | 1 кВ, 1 мин. или 2,5 кВ, 2 с. |
| Пробивная стойкость изоляции проводник-проводник или проводник-экран по переменному напряжению | 0,7 кВ, 1 мин. или 1,7 кВ, 2с. |
0 Руб.
Что такое кабель FTP и как выбрать витую пару для домашнего использования :
Витая пара — это тип кабеля связи, который представлен в виде пары проводников, покрытых изоляцией и скрученных между собой с определённым шагом. Сдвоенные проводники объединяются в многопарные провода, которые покрываются общей защитной оболочкой.
В зависимости от шага скрутки пар, количества двойных жил, материала внешнего покрытия, типа изоляции и экранирования, определяется область использования провода. Подобные провода являются частью структурированной кабельной системы, поэтому широко применяются в телекоммуникациях, видеонаблюдении, компьютерных сетях.
Для построения локальной домашней или офисной сети чаще всего эксплуатируют FTP кабель 5e. Если вы решили в квартире создать свою локальную компьютерную сеть или по другим причинам понадобилась витая пара, то стоит разобраться, какой именно тип нужно приобрести.
Витая пара по типу экранирования
Экранирование — это защита проводников (или жил) от воздействия электромагнитных излучений, которые могут повлиять на передаваемые данные и скорость.
Существует несколько типов кабеля, в зависимости от того, каким способом экранируются жилы внутри.
Неэкранированный провод UTP
Наиболее дешёвый вид, ограниченный в своём использовании из-за неустойчивости к перекрёстным помехам и ЭМИ. Представляет собой одну или несколько пар, объединённых внешней оболочкой.
Экранированный кабель FTP
Более защищённый от ЭМИ тем, что имеет общий экран, который покрывает все жилы фольгой. Является самым популярным типом кабелей, который используется практически везде. Он немногим дороже UTP, зато обеспечивает целостность передаваемых данных.
Кабель с двойным экранированием STP
В этом типе используется двойная защита, то есть присутствует общий экран для всех жил из фольги, плюс отдельный экран на каждую пару. Один из наиболее надёжных кабелей, в несколько раз дороже UTP и FTP, чаще всего используется в офисах и на производстве.
Во многих организациях применяется смешная маркировка экранирования кабелей. Если вам придётся подыскивать витую пару через интернет и в маркетах, то можно столкнуться со следующими обозначениями:
- F/UTP — витая пара с общим экраном;
- U/UTP — полностью без экрана;
- SF/UTP — пара с двойным экраном;
- S/FTP — в нём общий экран представлен в виде медной оплётки, а защита каждой пары сделана из фольги.
Как уже было отмечено, наиболее распространённым вариантом использования является кабель FTP, цена на него зависит от производителя, используемого экранирующего материала и качества внешней защитной оболочки.
Витая пара по типу используемой оболочки
Пары жил, скрученных между собой, соединяются в единый кабель с помощью внешней защитной оболочки. Обычно она изготавливается из полиэтилена или поливинилхлорида. Этот полимер обладает отличными качествами устойчивости перед большинством растворителей, щелочей и масел, не выделяет ядовитые пары на воздухе и не разрушается в температурном диапазоне от -15 до +66 градусов Цельсия.
В чистом виде он обладает отличной тягучестью, поэтому, чтобы кабель можно было при необходимости легко перекусить или разорвать вдоль, в поливинилхлорид добавляется мел. В паре они получаются отличным материалом для изготовления защитной оболочки.
К двум основным компонентам могут примешиваться различные добавки, которые обеспечивают нужные свойства внешней части на кабель FTP. Исходя из них и построено разделение оболочки на типы, которые различают по цветам.
Малодымная негорючая оболочка
Оранжевый — изготавливается из негорючего полимера, имеет высший бал пожарной техники безопасности. Маркируется LSZH (расшифровывается, как Low Smoke Zero Halogen — низкое выделение дыма, ноль галогенов).
Для использования вне помещения
Чёрный — в её составе тот же полимер, но она имеет дополнительный защитный слой из полиэтилена, который призван защищать кабель от внешних атмосферных воздействий, обычно провода с такой оболочкой используются для прокладки на улице, в канализации или по воздуху.
Для монтажа внутри помещения
Серый — обычная бюджетная оболочка, используется для кабеля, прокладываемого внутри помещений. Достаточно хрупкая на излом и разрыв, что позволяет быстро переламывать в нужном месте.
На оболочке всегда присутствует маркировка, обозначающая тип экранирования, производителя и категорию. Информация наносится на кабель FTP каждый метр, у зарубежных может быть фут. С её помощью можно легко отмерить нужную длину или узнать протяжённость проложенных линий простым подсчётом.
Как правило, кабели бывают плоские и круглые, в быту и в офисных помещениях используется круглый (не считая телефонной лапши, которую можно встретить все реже). Для его монтажа предусмотрены короба или кабель-каналы в плинтусах, а также существуют полукруглые крепления, которые позволяют прибить кабель к стене, не повредив.
Категории кабелей по количеству пар и пропускной способности
Как было уже сказано, внутри кабеля может быть одна витая пара или несколько. В зависимости от их количества и пропускной способности, кабель FTP имеет разные категории.
Устаревшие категории витой пары
Разница между UTP и FTP
Если вы собираетесь создать локальную сеть на предприятии или же домашнюю сетку, то без витых пар никак не обойтись.
Читайте также: Gsm сигнализация для дачи с видеокамерой: обзор моделей на дачу
Казалось бы, такие расходные материалы вопросов выбора вызывать не должны, однако на ценниках в магазинах, торгующих сетевой электроникой, мы видим некоторое расхождение как в стоимости, так и в маркировках.
Некоторые консультанты считают кабели UTP и FTP взаимозаменяемыми, и при отсутствии одного типа не преминут предложить другой, ссылаясь на их абсолютную идентичность. Однако все же есть UTP, и есть FTP. В чем разница?
Кабель UTP (Unshielded Twisted Pair) — витая пара без экранирующего покрытия, используемая, в зависимости от категории, для прокладки телефонных и компьютерных сетей.
Кабель FTP (foiled twisted pair) — витая пара с общим экранирующим покрытием из фольги, но без экранирующего покрытия пар, предназначенная для создания телефонных и компьютерных сетей.
Кабель FTP иногда называется фольгированным, тогда как типы кабеля с индивидуальным экраном для каждой пары — экранированными.
Считается, что в идеальных условиях теоретически FTP меньше подвержен наводкам от расположенных рядом кабелей и работающих электрических приборов. На деле же это утверждение верно только тогда, когда имеет место правильное заземление корпуса компьютера.
Однако для построения домашней сети предпочтительнее, ввиду наличия большого количества источников помех, использовать кабель FTP.
Конструктивно FTP представляет собой точно такой же кабель UTP, под защитной оболочкой которого проложен слой фольги (или алюмополимерной пленки) алюминиевой стороной внутрь, плюс дренажный проводник вдоль этой стороны. UTP кабель не требует проводника. Соответственно, из-за дополнительного слоя материала кабель FTP может быть более объемным и менее гибким, в зависимости от толщины защитного экрана.
UTP-кабель не защищен от внешних помех, однако это не гарантирует более качественной работы FTP при одинаковых условиях эксплуатации. Внутренние помехи, создаваемые непосредственно проводами пары, успешно гасятся скручиванием (отсюда и “витая пара”). Шаг скрутки должен быть равномерным и точным.
Чем выше степень сбалансированности пар в кабеле, тем ниже восприимчивость к электромагнитным помехам. FTP-кабели восприимчивы к низкочастотному EMI-шуму, производимому, например, мощными электродвигателями, так что в условиях промышленного производства такой тип экрана лучше не использовать.
Также не в пользу FTP говорят низкие значения характеристик затухания сигнала.
Что касается применения FTP и UTP, то однозначного мнения в этом вопросе нет. В Великобритании и США большинство кабельных компьютерных сетей созданы на основе UTP, во Франции — FTP, а обстоятельные немцы предпочитают экранированные кабели с индивидуальной защитой каждой пары и общим экраном.
Выводы TheDifference.ru
- Кабель FTP экранирован слоем фольги для повышения невосприимчивости к помехам.
- Эксплуатация кабеля FTP требует правильного заземления.
- В конструкции UTP-кабеля отсутствует дренажный проводник.
- FTP-кабель может быть более толстым и менее гибким.
- Кабель FTP предпочтительнее использовать для домашних сетей.
- Кабель FTP восприимчив к низкочастотному шуму от мощных электродвигателей.
Кабель «витая пара»
Кабель типа «витая пара» служит для передачи цифровой или аналоговой информации. Существует множество видов (UTP, FTP, STP, S/FTP, SFTP) с разным количеством проводников (1 пара – 2 проводника … 500 пар – 1000 проводников), которые в свою очередь делятся на категории.
Так, для подключения абонента к сети Интернет, а также для создания локальной компьютерной сети используется, как правило, UTP 2 или 4 пары, категории 5 и 5е, с медными или омедненными алюминиевыми проводниками.
Для аналоговой телефонии используют витую пару UTP 3 категории и ниже, однако иногда прокладывают и 5.
Витая пара является одним из самых распространенных видов кабеля связи. Он передает цифровой (компьютерные сети) или аналоговый (телефон, видеонаблюдение) сигнал от одного устройства к другому. Из-за свитых попарно изолированных друг от друга проводников кабель и получил свое название.
У каждой пары есть свой шаг скрутки, именно поэтому при передаче слаботочного электрического сигнала на расстояние до 150 м без использования ретранслятора достигаются такие высокие показатели.
Практически все виды «витой пары» содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей), RJ 11 (для телефонии) или другим соединяющим устройствам.
Виды витой пары в зависимости от категории и строения кабеля
Аббревиатура UTP расшифровывается как unfoiled twisted pair – неэкранированная витая пара (eng.). FTP (foiled twisted pair) – фольгированная. STP (shielded unfoiled twisted pair) – защищенная неэкранированная. S/FTP или SFTP (shielded foiled twisted pair) – защищенная экранированная.
UTP, 3 категории
Данный вид «витой пары», в основном используется для передачи аналогового сигнала в телефонии, однако случается, что он используется для передачи цифровой информации в компьютерных сетях на небольшие расстояния с относительно небольшой скоростью передачи.
Если на «витой паре» присутствует маркировка «26 AWG» – перед Вами UTP cat.3. 26 AWG означает, что кабель имеет жилы диаметром от 0,4 до 0,475 мм. Существует многопарный вариант категории 3, который широко используется в телефонии. Аналогом многопарного FTP cat.
3 служит отечественный магистральный телефонный кабель ТППэп (отличие – ТППэп используемый для внешней прокладки на открытом воздухе и имеет помехозащищающий экран).
Также существует такой кабель, который удовлетворяет всем требованиям категории 5е — ТППэп-ндг с сечением жил 0,5 квадратных миллиметров.
UTP 5 и 5е категории, для внутренней прокладки
Cамый распространенный вид «витой пары». Он имеет медные или омедненные одножильные или многожильные проводники, толщиной от 0,48 до 0,52 мм (24 AWG). Изоляция, а также внешняя оболочка сделана из ПВХ пластиката. UTP cat.5 может иметь 2, 4, 10 … 300 пар проводников.
Этот кабель может использоваться для подключения групп абонентов (жилой дом, бизнес-центр). UTP cat.5e — «особая» 5-я модель имеет 4 пары обязательно медных проводников – именно он получил наиболее широкое распространение среди провайдеров сети Интернет.
При использовании изделий 5e и соблюдении особых условий инсталляции кабеля и оборудования, провайдеры добиваются подключения абонента на скорости передачи данных 100 и больше Мбит/сек.
Для менее требовательных абонентов (подключение на скорости 5-10 Мбит/сек, например) провайдеры могут использовать более экономичный вариант UTP 5-й категории 2 пары с медными или омедненными проводниками, а также 4-парный с омедненными алюминиевыми жилами.
Для подключения абонента на скорости 2 Мбит/сек достаточно использовать вариант 3-й категории. Двухпарный и четырехпарный cat.5, cat.5e выпускается в бухтах по 305 м, однако встречается двухпарный UTP в 500 метровых бухтах. Многопарный поставляется на катушках.
Кабель UTP, 5 и 5е категории, для внешней прокладки (outdoor)
Cоответственно применяется на открытом воздухе. Он имеет особую внешнюю оболочку из полиэтилена, устойчивую к низким температурам, обледенению, а также к прямому воздействию солнечных лучей. Вариант категории 5 и 5е outdoor имеет чёрный цвет внешней оболочки. За счет повышенной выносливости менее гибок, чем вариант для внутренней прокладки.
КССВПВ, 5 категории
представляет отечественную «витую пару». Также бывает 2, 4 пары, многопарный КССВПВ. Токоведущие жилы в КССВПВ производятся из меди по максимальным допускам 24 AWG – 0,52 мм.
Кабель FTP, 5 и 5е, для внутренней прокладки
данный тип имеет экран из фольги, который защищает передаваемый сигнал от внешнего электромагнитного воздействия. FTP cat.5 может иметь омедненные алюминиевые жилы, изоляцию и оболочку из ПВХ пластиката. FTP cat.
5e имеет обязательно медные жилы. Обе конфигурации выпускаются в бухтах по 305 метров.
FTP может быть двух и четырехпарный, не подходит для передачи аналогового сигнала в видеонаблюдении, так как защитный экран может создать помеху для аналогового сигнала.
FTP 5 и 5е категории, для внешней прокладки
данная модификация имеет внешнюю оболочку из светостабилизированного полиэтилена, что позволяет прокладывать его на открытом воздухе, с возможным прямым воздействием солнечных лучей. FTP cat.5, cat.
5e outdoor не рекомендуется подвешивать с большими пролётами без дополнительного троса, так как провод может подвергнуться значительным растягивающим усилиям за счет собственного веса или дополнительного обледенения в зимний период.
Кабель S/UTP (STP) категории 5е
вариант защищенной неэкранированной витой пары. STP имеет 4 пары медных проводников, изоляцию и оболочку из ПВХ пластиката, а также индивидуальные экраны из фольги. Экраны в STP защищают сигнал от возможных внешних электромагнитных помех.
Кабель UTP cat.6, cat.6a, 4 пары
неэкранированная «витая пара», сечение жил 0,57 кв. мм. UTP cat.6, cat.6e имеет внутренний пластиковый корд, который разделяет его внутреннее пространство на секторы, в каждом из которых располагается отдельная пара проводников.
Кабель S/FTP категории 7
защищенная экранированная «витая пара». SFTP 7 имеет 4 пары медных проводников. Оболочка и изоляция – из ПВХ пластиката. S/FTP cat.7 имеет помимо общего экрана индивидуальный алюминиевый экран. Благодаря отличной помехозащищенности SFTP присвоена 7-я категория.
Любая модификация «витой пары» бывает с маркировкой LsZh – Low smoke Zero halogen (пониженное безгалогеновое дымовыделение при горении). Наиболее распространен UTP cat.5e, 4 pairs LsZh.
Он удовлетворяет повышенным требованиям к пожарной безопасности на особых объектах. Оболочка в LsZh сделана из специального ПВХ пластиката низкой горючести.
LsZh не распространяет горения при групповой прокладке однотипных с ним кабелей.
система парадокс
