Стационарные установки пожаротушения: виды и описание

Содержание:

Стационарные установки пожаротушения служат для ликвидации пожаров в начальной стадии их возникновения без участия людей. Эти установки, размещаемые в зданиях и сооружениях.

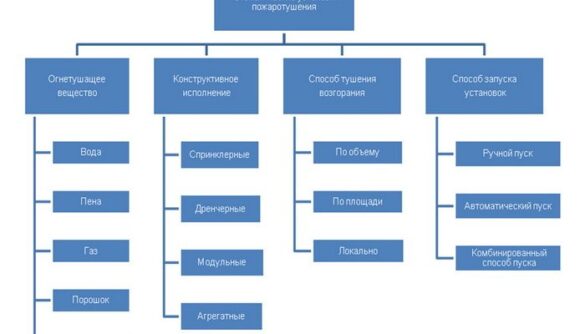

По типам используемых огнетушащих составов их подразделяют на водяные, пенные, газовые, порошковые. Водяные и пенные установки представляют собой разветвленные системы трубопроводов с отверстиями, закрывающимися спец.

В зависимости от устройства головок различают спринклерные и дренчерные установки. Подразделяют на автоматические и ручные с дистанционным пуском.

Автоматические установки пожаротушения предназначены для быстрой ликвидации пожара. Существует несколько типов такого оборудования, которые следует выбирать исходя из строения здания, окружающей среды и очага возгорания.

Общие сведения об стационарных установках пожаротушения

Пенные

Подходят для воздействия на легко воспламеняющиеся жидкости. В основном, защищают здания и различные электроаппараты. В установке могут содержаться различные вещества, так как есть резервуары для их отдельного хранения. Зависят от источников водоснабжения, так как именно они предоставляют жидкость для орошения.

По составу и принципу действия установки пенного пожаротушения во многом аналогичны установкам водяного пожаротушения. Дополнительными элементами в пенных установках являются устройства образования пены (оросители и генераторы), а также системы хранения и дозирования пенообразователя.

Кроме того отличие пенных установок от водяных заключается в том, что источником водоснабжения установок пенного пожаротушения должны служить водопроводы непитьевого назначения, при этом количество воды, необходимое для получения пены, должно удовлетворять требованиям технических документов на применяемые пенообразователи.

По функциональным признакам и конструктивным особенностям автоматические установки пенного пожаротушения классифицируют, исходя из кратности применяемой пены, времени пуска, продолжительности их работы, способа питания и получения пенообразующего раствора, типа пенообразующих устройств и способа заполнения трубопроводов.

В зависимости от того, на сколько увеличивается объем по сравнению с исходным, пены бывают низкой (до 20), средней ( от 20 до 200) и высокой (боле 200) кратности. Соответственно, установки пожаротушения подразделяются на установки тушения низкой, средней и высокой кратности.

По способу воздействия на очаг пожара пенные установки делятся на установки общеповерхностного, локально-поверхностного, общеобъемного, локально-объемного и комбинированного тушения:

  • Общеповерхностные — дренчерные, для защиты всей рабочей площади;
  • локально-поверхностные: спринклерные — для защиты отдельных аппаратов, отдельных участков помещений; дренчерные — для защиты отдельных объектов, аппаратов, трансформаторов и т.п.;
  • общеобъемные — предназначены для заполнения защищаемых объемов;
  • локально-объемные — для заполнения отдельных объемов технологических аппаратов, небольших встроенных складских помещений и др.;
  • комбинированные — соединены схемы установок локально-поверхностного и локально-объемного тушения для одновременной подачи пены в объем или по поверхности технологических аппаратов и на поверхность вокруг них.

Пенообразующий раствор в пенных АУП может быть получен объемным способом (предварительное приготовление водного раствора пенообразователя в резервуаре, из которого насосами он подается в распределительную сеть) при помощи струйных устройств, автоматических дозаторов, насосных дозирующих систем.

По способу заполнения трубопроводов пенные АУП могут быть сухотрубными, заливными и циркуляционными. Сухотрубные установки заполнены пенообразующим раствором до запорно-пусковых устройств, поэтому при включении установки требуется некоторое время для заполнения трубопроводов.

В целях сокращения времени включения пенных АУП используют способ заполнения трубопроводов до оросителей (в пенных АУПспринклерного типа) или до уровня распределительных рядков в стояках (в пенных АУП дренчерного типа).

В быстродействующих установках применяют способ постоянного циркулирования пенообразующего раствора в трубопроводах, что в значительной степени повышает оперативную готовность пенных АУП.

Водяные

Можно применять в помещениях с высокой пожарной опасностью. Принцип работы в том, что при помощи дозаторов и насосных агрегатов нужный участок орошается водой. Это позволяет очагу возгорания двинуться дальше.

Отдельно стоит упомянуть о разновидностях: например, можно приобрести установки пожаротушения тонкораспыленной водой. Ее можно использовать в жилых помещениях, так как она безвредна для здоровья людей.

В настоящее время водяные системы пожаротушения подразделяются на следующие виды:

  • спринклерные системы пожаротушения;
  • спринклерные установки пожаротушения с дистанционным пуском;
  • дренчерные системы пожаротушения;
  • модульные установки пожаротушения тонкораспыленной водой (МУПТВ EI-Mist).

Водяное пожаротушение зарекомендовало себя с лучшей стороны на протяжении многих лет и постоянно совершенствуются. Наряду со спринклерным и дренчерным пожаротушением, представляющими из себя сеть трубопровода для подачи воды в зону горения, насосных станций и оросителей, в настоящее время всё большее распространение получают модульные установки пожаротушения тонкораспыленной водой (МУПТВ).

Водяное пожаротушение — наиболее распространенная, обладающая наибольшим количеством преимуществ при ликвидации пожара система пожаротушения.

Системы водяного пожаротушения допускается применять в местах массового пребывания людей, кроме того системы спринклерного пожаротушения способны выполнять функции пожарной сигнализации (запускать системы оповещения людей при пожаре, передавать сигналы на отключение технологического оборудования, электроснабжения, запуск систем дымоудаления).

Газовые

Такие установки помогают тушить пожары благодаря тому, что в резервуарах содержат специальный газовый состав (например, хладон, азот или аргон). При помощи распределительных устройств они экономно расходуют вещество, что позволяет использовать его на больших площадях.

В газовом пожаротушении для эффективного тушения пожаров и возгораний различной этимологии используются специальные огнетушащие составы.

Как правило, автоматическая установка подобного типа состоит из баллонов, в которых хранится специальный газ под давлением, узлов управления, распылителей и трубопроводов, с помощью которых в помещения доставляется и выпускается газ, а также приемно-контрольного прибора и обязательных пожарных извещателей.

Установка газового пожаротушения состоит из специального баллона с сжиженным газом, который подаётся через трубопровод и специальную насадку. Обязательным является наличие прибора, с помощью которого выполняется контроль и извещение о возгорании.

Относительно недавно начали применяться автоматические установки газового тушения пожаров, в которых используется хладон разных модификаций: хладон 23, хладон 227еа, хладон 125. Хладон 23 и хладон 227еа можно использовать в помещениях, в которых есть люди.

А хладон 125 применяют для тушения пожаров исключительно в безлюдных помещениях. Для защиты от огня архивов и сейфов часто применяется двуокись углерода.

Автоматические системы газового пожаротушения незаменимы, если тушение огнём может повлечь за собой короткое замыкание или повредить дорогостоящее оборудование и имущество архива, сервера, музея или библиотеки.

Система тушения пожаров при помощи газа должна выполнять следующие важные функции:

• своевременно обнаруживать пожар при помощи пожарной сигнализации, которой оборудована система; • задерживать подачу огнетушащего газа на время эвакуации людей из помещения;

• быстро создавать такую концентрацию газа, которой должно хватить для тушения пожара.

Преимущества и недостатки порошкового пожаротушения

Виды систем пожаротушения: пенные, порошковые, водяные и газовыеВиды систем пожаротушения: пенные, порошковые, водяные и газовые

Проблема пожаров, а, следовательно, пожаротушения существует столько же, сколько существует человеческое жилье. Долгое время единственным способом тушения пожара было заливание очага возгорания водой.

Способ, безусловно, простой, дешевый, доступный и, в большинстве случаев, эффективный.

Существует, однако, целый ряд ситуаций, когда тушение пожара с помощью воды неприемлемо, и возникает необходимость использовать альтернативные способы, в том числе порошковое пожаротушение:

  • тушение водой не дает должного эффекта (тушение возгорания бензина и иных горючих веществ легче воды);
  • тушение водой может привести к прямо противоположному эффекту (тушение возгорания некоторых химических веществ, электроаппаратуры под током);
  • ущерб от тушения водой сопоставим с ущербом от самого пожара (тушение пожаров в библиотеках, архивах, музеях, картинных галереях; тушение пожаров на кораблях, суднах и иных плавсредствах; тушение ценного оборудования и т.д.).

Процесс тушение пожара

Все это привело к необходимости разработки способов пожаротушения с использованием альтернативных огнетушащих веществ.

На данный момент существуют следующие безводные способы пожаротушения:

  • пенное;
  • газовое;
  • паровое;
  • аэрозольное;
  • порошковое пожаротушение.

Каждый из способов обладает рядом преимуществ и недостатков, делающих тот или иной способ оптимальным для применения в конкретной ситуации.

Пожаротушение порошковыми смесями

Порошковое пожаротушение – способ тушения пожара с помощью огнетушащего вещества в виде мелкозернистой порошковой смеси. Химически огнетушащие порошки представляют собой соли металлов с различными специальными добавками. Механизм тушения огня с помощью порошковых смесей основан на следующих их свойствах:

  • нагреваясь, порошковая смесь отнимает тепло у очага возгорания, значительно снижая температуру горения;
  • разлагаясь при нагревании, порошковая смесь выделяет негорючие газы, препятствующие горению;
  • смешиваясь с горячим воздухом, порошковая смесь создает вокруг очага возгорания взвесь, препятствующую притоку кислорода;
  • вещества, применяемые для производства порошковых смесей, служат ингибиторами (подавителями) процесса горения.

Баллон с химическим порошком

Порошковое пожаротушение применяется для тушения пожаров класса A, B, C, D и E (соответственно пожары с возгоранием твердых веществ, жидких веществ, газообразных веществ, электроустановок и электрооборудования) и обладает целым рядом преимуществ. А именно:

  1. Низкая стоимость. Стационарные и мобильные установки пожаротушения, оснащенные порошковым огнетушащим веществом, являются, как правило, самыми недорогими в своем классе.
  2. Простота конструкции. Относительная простота конструкции установки с порошковым наполнителем значительно упрощает ее монтаж.
  3. Способность к длительному хранению. Порошковые смеси обладают свойством сохранять свой химический и структурный состав, а также свои полезные свойства в течение длительного времени, что делает их особенно предпочтительными для применения в стационарных установках пожаротушения и огнетушителях.
  4. Возможность применять порошковые смеси для целого ряда возгораний, в которых применение воды и других веществ невозможно, нежелательно, либо неэффективно (возгорания щелочных металлов, бензина).
  5. Универсальность. Порошковое пожаротушение применяется как при обычных пожарах, так и при специфических. В частности, тушение с помощью порошковых смесей применяется для тушения электроустановок под током напряжением до 5 тысяч Вольт.
  6. Широкий температурный диапазон. Порошковые смеси применяются для тушения пожаров в температурных пределах от -50 до 50 градусов Цельсия.
  7. Не требуют герметизации помещения. Таким преимуществом обладает порошковое пожаротушение по сравнению с аэрозольным и газовым способами.

Читайте также:  Преимущества и недостатки дымового извещателя рубеж:

Помещение оборудованное порошковыми пожаротушителями

Наряду с преимуществами, порошковое пожаротушение обладает также и рядом недостатков:

  1. Порошковые смеси неэффективны для тушения веществ, способных гореть без притока воздуха, а так же веществ, горящих и тлеющих в глубине слоя (например, древесные опилки)
  2. Порошковые смеси обладают химической активностью и требуют незамедлительного удаления с металлических поверхностей сразу же после прекращения тушения, во избежание порчи оборудования из-за нежелательных химических реакций.
  3. Физические свойства порошка делает его перекачку по трубопроводам гораздо более затруднительной по сравнению с жидкостями и газами. Это ограничивает использование порошковых смесей в установках пожаротушения с централизованной подачей огнетушащего вещества.
  4. Порошковые огнетушащие смеси вредны для здоровья человека, применение порошка для тушения пожара допускается только для помещений только после эвакуации персонала. Автоматические установки пожаротушения с порошковым наполнителем могут представлять реальную угрозу жизни и здоровью людей.

Автоматическая система пожаротушения

Успех тушения пожара и минимизация ущерба от него в немалой степени зависит от времени, прошедшего от возникновения возгорания до начала тушения.

Промедление с тушением пожара в местах производства и хранения горючих, взрывчатых и химически опасных веществ может иметь фатальные последствия. Счет в таком случае идет буквально на минуты.

Крайне желательно начинать тушение сразу же после возникновения возгорания. Решить эту проблему помогает автоматическая система пожаротушения.

Монтаж установки пожаротушения

Монтаж автоматических установок пожаротушения (АУПТ) осуществляется в жилых домах и на предприятиях различных отраслей и направлений деятельности. Класс, мощность и конкретное техническое решение установки зависит от специфики данного объекта — наличия горючих материалов, величины объекта. Все АУПТ, независимо от разновидности, должны обеспечивать выполнение следующих функций:

  • автоматическое оповещение местного пожарной охраны о возгорании (АУПТ играет роль пожарной сигнализации);
  • локализация пожара до приезда пожарной команды;
  • недопущение превышения пределов прочности конструкции (разрушения здания) либо полного уничтожения основного оборудования либо запасов.

Полный перечень объектов, в которых обязателен монтаж автоматических систем пожаротушения и регламент установки приведены в нормативном документе НПБ 110-03.

В соответствии с ним, автоматическая система пожаротушения обязательно устанавливается в объектах, зданиях и сооружениях, специфика строения, работы, установленного оборудования и т.д.

не позволяет провести тушение на начальных этапах или локализацию возгорания силами сотрудников с помощью средств первичного пожаротушения (огнетушителей, запасов песка и грунта).

Классификация АУПТ

Классификация порошковых автоматических установок пожаротушения

Автоматическая система тушения пожара с порошковым наполнителем применяется, главным образом, для нежилых помещений, специфика которых делает тушение водой нежелательным: архивы, библиотеки, склады бумаги, запасники музеев, химические производства, АТС, аппаратный залы, ВЦ и т.д. Конструктивно АУПТ делятся на:

  • Централизованные – подача огнетушащего вещества производится из единого резервуара.
  • Модульные – огнетушащее вещество содержится в модулях непосредственно в местах применения. Автономные модуль включает в свою конструкцию все необходимое для осуществления распыления огнетушащего вещества по команде с центрального пульта либо автоматической системы управления.

Автоматическая система тушения пожара порошкового типа имеет, главным образом, модульную конструкцию, что обусловлено физическими свойствами порошка. Выброс порошка производится газом под высоким давлением.

Автоматическая установка порошкового типа пожаротушения имеет следующую классификацию:

  1. По конструкции порошкового модуля:
  • Газ генерируется непосредственно в момент срабатывания с помощью газогенерирующего элемента.
  • Сжатый или сжиженный газ закачан в модуль заранее.
  • Объемное тушение – весь объем помещение заполняется взвесью огнетушащего порошка
  • Поверхностное тушение – смесь порошка распределяется по поверхностям помещения
  • Локальное тушение – смесь порошка по части помещения (объему и поверхности), в которой возможность возникновения возгорания наиболее вероятна.

Схема автоматической установки пожаротушения порошкового типа

Применяющиеся для производства огнетушащих порошков вещества представляют опасность для жизни и здоровья людей, поэтому помещения, оборудованные автоматическими порошковыми системами пожаротушения в обязательном порядке оснащаются средствами звукового оповещения об опасности, а также обязателен монтаж световых табло «ПОРОШОК! НЕ ВХОДИ!», «ПОРОШОК! УХОДИ!» и «ВЫХОД». Световое табло «ПОРОШОК! НЕ ВХОДИ!» включается на входе в помещение, в котором произошло срабатывание порошковых модулей пожаротушения. Табло «ПОРОШОК! УХОДИ!» включается в помещении, в котором происходит тушение смесью порошка. На входе из этого помещения срабатывает табло «ВЫХОД».

Оснащение предприятия АУПТ порошкового типа

Монтаж автоматической установки пожаротушения порошкового типа включает в себя следующие этапы:

  1. Проектирование. Объект осматривается представителем фирмы, которая будет осуществлять монтаж системы. По итогам осмотра составляется техническое задание, которое согласовывается с заказчиком и первичная смета. В соответствии с государственными нормативными документами (ГОСТ, СНиП и т.д.) составляется проект и рабочая документация. Проект проходит согласование в органах МЧС.
  2. Калькуляция сметы. Смета монтажных и наладочных работ по установке системы пожаротушения порошкового типа зависит от таких факторов как архитектура здания, его этажность, используемые элементы и компоненты системы пожаротушения.
  3. Окончательный расчет затрат на установку. Утверждается смета.
  4. Монтаж автоматической системы в соответствии с разработанным проектом
  5. Пуско-наладочные работы автоматической системы.
  6. Сервисное обслуживание автоматической системы. Включает в себя поддержание в рабочем состоянии централизованной электронной системы управления установкой пожаротушения, контроль работоспособности пожаротушительных модулей, своевременную их замену и т.д.

Заслуженной популярностью пользуются модули порошкового пожаротушения серии Буран. Модуль пожаротушения порошковый (МПП) «Буран-2,5-2с» обладает привлекательным для пользователя свойством двойного срабатывания.

Данный модуль может срабатывать как от внешнего сигнала (который посылает центральный пульт или автоматическая система), так и от собственных датчиков.

Это свойство дает возможность использовать МПП «Буран-2,5-2с» как в качестве элемента автоматической системы пожаротушения, так и в качестве самостоятельной, полностью автономной противопожарной мини системы.

Задержка автоматического срабатывания модуля «Буран-2,5-2с» при воздействии от очага горения площадью 0,4м2 составляет < 20 сек. Сплюснутая, обтекаемая форма модуля делает предпочтительным его монтаж в интерьерах торговых центров, кинотеатров, супермаркетов.

Технические характеристики порошкового модуля пожаротушения «Буран-2,5-2с»

Модуль «Буран-8взр» относится к взрывоустойчивым модулям, что допускает его монтаж в помещениях повышенной взрывоопасности, таких как склады горюче-смазочных материалов, производства и склады лакокрасочной продукции, автозаправочные станции, предприятий нефте- и газопереработки и т.п. Отличают данный модуль короткое время срабатывания, взрывоустойчивая конструкция, большие значения защищаемых объема и площади.

Технические характеристики порошкового модуля пожаротушения «Буран-8»

Также довольно распространены модули порошкового пожаротушения серий «Тунгус», «Импульс», «Лавина», «Бранд» и другие.

Использование порошковых огнетушащих смесей – недорогой и надежный способ тушения пожара. Правильное использование способа убережет ваше жилье, предприятие или офис от пожара, или, по крайней мере, минимизирует его последствия.

Виды систем пожаротушения

Виды систем пожаротушения: пенные, порошковые, водяные и газовыеВиды систем пожаротушения: пенные, порошковые, водяные и газовые

Различные виды систем пожаротушения позволяют успешно решать задачи пожаробезопасности в соответствии с конкретными условиями на объектах, подлежащих защите. Основными системами пожаротушения, применяемыми в настоящее время, являются газовые, аэрозольные, пенные, порошковые и водяные.

Водяное пожаротушение

Самыми первыми в истории возникновения систем пожаротушения были водяные системы. Они остаются самыми популярными и нередко применятся на крупных объектах: при обеспечении пожаробезопасности различных производств, спорткомплексов, паркингов. Система водяного пожаротушения состоит из насосов, трубопроводов и оросителей.

Вода, покрывая место воспламенения, охлаждает его и способствует прекращению горения. Недостаток водяного пожаротушения состоит в высокой вероятности ущерба материальным ценностям. Для снижения подобных рисков сейчас стали активно использовать более щадящую систему водяного тумана.

Газовое пожаротушение

В последние годы все большую популярность приобретают системы газового пожаротушения. Их плюсами считаются экономичность, возможность пожаротушения без отключения электричества в здании и эвакуации людей, безопасность для материальных ценностей.

Газовые системы пожаротушения активно применяются в серверных, дата-центрах, библиотеках, музеях и картинных галереях. Их рекомендуется выбирать для производственных, складских, научно-исследовательских объектов. Принцип действия системы газового пожаротушения основан на снижении концентрации кислорода в помещении за счет вытеснения его другими газами.

Аэрозольное пожаротушение

Системы аэрозольного пожаротушения распространены не так широко, как остальные, хотя имеют свои плюсы: не оказывают коррозионного воздействия на металлические изделия, безопасны для людей, отличаются простотой установки и эксплуатации. Их часто используют в загородных домах и коттеджах.

Взаимодействие аэрозоля с пламенем приводит сразу к нескольким результатам. Аэрозоль состоит и твердых мелкодисперсных частиц и негорючего газа. Твердые частицы легко разлагаются с участием кислорода, а негорючий газ частично замещает кислород в помещении. Это способствует снижению интенсивности реакций горения. Также за счет поглощения тепла аэрозолем происходит охлаждение зоны горения.

Пенное пожаротушение

Системы пенного пожаротушения были разработаны для борьбы с возгоранием жидкостей. Они часто используются на нефтехранилищах и промышленных складах.

Принцип работы этих систем состоит в том, что пена обладает меньшим удельным весом, чем любая воспламеняющаяся жидкость, и за счет этого может легко покрыть воспламененную поверхность и подавить процесс горения.

Основными недостатками систем пенного пожаротушения являются их высокая стоимость и сложность утилизации отходов после срабатывания системы.

Порошковое пожаротушение

Порошковое пожаротушение является универсальным, этот метод можно применять для тушения всех видов возгорания.

Читайте также:  Охранная сигнализация на окна от воров: виды защиты, датчики

Широкому распространению систем порошкового пожаротушения препятствует ряд их недостатков: слабая проникающая способность порошка, снижение видимости и затруднение дыхания людей, сложности с уборкой по окончании тушения.

Нормы пожарной безопасности предписывают оснащение автоматическими системами порошкового пожаротушения общественных, административных, производственных и складских помещений, технологического оборудования и электроустановок

Проектирование, монтаж, наладка, ТО

Компания Альянс «Комплексная безопасность» занимается проектированием и установкой систем автоматического пожаротушения всех видов. После установки мы проведем пуско-наладочные работы.

Поддержания работоспособности и надежности системы обеспечивается по договору на техобслуживание.

Мы готовы проконсультировать вас по любым вопросам создания систем автоматического пожаротушения на ваших объектах.

Проектирование систем пожаротушения. Основыне виды систем пожаротушения, а также важные моменты их проектирования

Виды систем пожаротушения: пенные, порошковые, водяные и газовыеВиды систем пожаротушения: пенные, порошковые, водяные и газовые

Системы пожаротушения служат для безопасности жизни и здоровья человека при пожаре, для предотвращения распространения огня в помещении, для защиты материальных и культурных ценностей.

Эта высокотехнологичная, современная система призвана выявить момент возгорания, оповестить людей, находящихся в помещении при помощи сигнала тревоги и локализовать пожар выпуском специальных веществ тушения огня.

И требования к системе пожаротушения высоки, так как в частности, именно от них зависит безопасность жизнедеятельности людей, находящихся под угрозой огня.

Чем качественнее спроектирована и смонтирована пожарная сигнализация, тем эффективнее она сможет предотвратить угрозу для окружающих, поэтому для того, чтобы правильно ее установить, необходимы специальные умения и навыки.

Новостройки калуги предлагают широкий выбор квартир, после покупки квартиры или дома проектирование и монтаж систем пожаротушения – это одно из наиболее надежных технических средств оперативного предотвращения очага возгорания и его ликвидации.

Системы пожаротушения

Системы пожаротушения, получившие в настоящее время большое распространение, бывают пяти видов:

  1. Системы пожаротушения водой.
  2. Системы пожаротушения пеной.
  3. Системы пожаротушения газом.
  4. Системы пожаротушения порошковыми смесями.
  5. Системы пожаротушения аэрозольными веществами.

Системы пожаротушения водой

Системы водяного пожаротушения являются наиболее распространенными, так как они довольно эффективны и дешевые. Многие отдают предпочтение именно таким системам пожарной безопасности.

Для устранения пожара в качестве огнетушащего средства используется вода или вода с химическими добавками. Вода подается по противопожарному водопроводу непосредственно на очаг возгорания. При этом на пульт пожарной охраны подается тревожный сигнал.

По типу оросителей такие системы подразделяются на спринклерные и дренчерные.

Спринклерные системы пожаротушения

  1. Спринклерные – это системы пожаротушения, состоящие из отдельных оросителей (спринклеров), вмонтированных в трубопровод, где под давлением находится вода.
  2. Когда температура в помещении поднимается до определенного уровня, термодатчик в спринклере разрушается и начинает вытекать вода, в результате чего давление в системе падает и срабатывает система управления, запускающая насос.
  3. Вследствие всего этого в зону возгорания подает вода.

Дренчерные системы пожаротушения

  1. Дренчерные – это системы пожаротушения, где в качестве рабочих элементов применяются специальные оросительные головки, называемые дренчерами.
  2. В дренчерной системе тушения огня противопожарная смесь подается после поступления сигнала от человека или системы и включения напорных насосов.
  3. Здесь в качестве огнетушащей смеси применяется вода или пена, при помощи которых может создаваться завеса, способствующая и тушению пожара, предотвращению его распространения, а также что немаловажно, удержанию канцерогенных веществ, выделяющихся при горении.

Системы пожаротушения пеной

  1. Системы пенного пожаротушения – системы, применяющиеся для тушения нефти и горючих жидкостей, так как пена способна растекаться по их поверхности и перекрывать доступ кислорода к огню.
  2. Пена способна противостоять ветру, имеет хорошие охлаждающие свойства, и именно поэтому способствует эффективному тушению пожара.
  3. Пенный раствор может быть протеиновым (состоящим из гидролизного протеина), фторпротеиновым (протеин с добавками фтора), на основе детергентов (быстро увеличивается в размерах) и спиртоустойчивым (для тушения спиртов и топливных растворов).

Системы пожаротушения газом

  1. Системы газового пожаротушения предназначены для подачи огнетушащего газа на очаг возгорания.
  2. Газ не вызывает коррозии, последствия его применения легко устранить простым проветриванием помещения, газовым системам не страшен ни холод, ни жара, они не замерзают и не перегреваются.
  3. Газ, применяемый в таких системах пожаротушения безопасен для человека, а тушение распространяется на все помещение.
  4. Среди недостатков таких систем можно отметить низкую эффективность при тушении продуктов, которые способны гореть без участия воздуха и подверженных самовозгоранию и тлению.

Системы пожаротушения порошковыми смесями

  1. В таких системах в зону возгорания подается мелкодисперсный порошковый состав.
  2. Преимуществами использования порошковых систем пожаротушения являются: высокая тушащая способность, широкая применяемость и относительная дешевизна порошка.
  3. Порошковый состав минимально воздействует на защищаемые материалы, он нетоксичен, вследствие чего отсутствует прямая угроза жизни людей при срабатывании пожарной системы.
  4. Нужно учесть, что порошковая смесь держится в воздухе несколько минут и может привести к сильному затруднению дыхания.
  5. Также к недостаткам подобных систем можно отнести поверхностный способ тушения огня и низкую проникающую способность, а также возможность загрязнения помещений.
  6. Системы порошкового пожаротушения можно совмещать с другими противопожарными установками.

Системы пожаротушения аэрозольными веществами

  1. Системы аэрозольного пожаротушения – это системы, применяющие для тушения огня специальный аэрозоль.
  2. Такие системы могут использоваться на протяжении многих лет и не оказывают пагубного воздействия на здоровье и одежду человека.
  3. Аэрозоли стоят дешево, а монтаж таких противопожарных систем не требует дополнительных затрат.
  4. Диапазон воздействия системы аэрозольного пожаротушения распространяется на твердые горючие материалы, легковоспламеняющиеся вещества и электроизоляционное оборудование.

Проектирование систем пожаротушения

Проектирование систем пожаротушения представляет собой сложный и трудоемкий процесс, требующий особых знаний и опыта. Чтобы все сделать правильно, необходимо тщательно подойти к процессу подготовки, чтобы получить доступ к дальнейшим работам, а именно к монтажу.

При проектировании систем пожаротушения нужно уделить внимание таким процессам:

  1. Определить тип задания, спроектировать систему пожаротушения в зависимости от типа помещения, где она будет установлена.
  2. Выбрать наиболее подходящее оборудование для монтажа системы пожаротушения (газовое, водяное, порошковое, пенное и др.) в зависимости от типа помещения.
  3. Определить температурный режим, так как многое зависит и от него. Например, если температура в здании выше нуля, можно применять пенные, водные или тонкораспылительные противопожарные смеси, а если температура помещения может опускаться ниже ноля, больше подойдет порошковый или газовый способ пожаротушения.

Расчет системы пожаротушения

Для эффективного и безопасного использования систем тушения огня требуется расчет системы пожаротушения и соблюдение всех норм безопасности, установленных производителем и проектантом.

В расчет проекта системы пожаротушения входит определение:

  • необходимого количества пожарных датчиков;
  • места размещения монтируемых датчиков;
  • объема огнетушащего вещества, необходимого для ликвидации возгорания;
  • времени задержки между срабатыванием сигнализации и подачей огнетушащего вещества;
  • подбор оптимального размещения пультов ручного запуска и задержки запуска системы пожаротушения.

При неправильных расчетах всех вышеперечисленных показателей система может быть не только неэффективной, но и небезопасной.

Монтаж спринклерной системы пожаротушения

Рассмотрим поэтапно монтаж спринклерной системы тушения пожара водой, так как она является наиболее распространенной.

  1. Доставка, отгрузка и складирование на предприятии оборудования для монтажа, а именно оцинкованных труб.
  2. Установка труб на хомутах с прокладкой из резины. Работники натягивают нить по потолку ровно, в соответствии с чертежом. На расстоянии 1,5 м. друг от друга крепятся хомуты.
  3. Идет сваривание труб, приваривание отводов и штуцеров для сплинкеров. Работники по чертежу делают разметку, где будут находиться штуцеры, а сварщик в защитной маске варит штуцеры, так как выделяющийся при сварке оксид цинка вреден для здоровья. Только после окончания сварки нарезается резьба для слинкерови монтажных узлов.
  4. За потолком располагают основной трубопровод пожаротушения. Для монтажа сплинкеров выводится часть трубопровода рядом с воздуховодом вентиляции.
  5. В подаче воды данной системе тушения огня задействован насос, а монтаж распределительного узла ведется в подвальном помещении. Чертится схема пожаротушения системы, где обозначается расположение оборудования по гидравлической схеме в проекте. Приступаем к монтажу рамы. Устанавливаем в первую очередь основное оборудование (центробежный насос и электрический двигатель) по схеме расположения. Устанавливаем запасной насос параллельно основному для более эффективной и надежной работы системы пожаротушения.
  6. Устанавливаем задвижки с резиновым уплотнением. Такие задвижки способны держать давление воды до 20 Бар без протечки. При их установке нужно учесть поворотный механизм задвижки и перед монтажом и сваркой труб приставить задвижку и виртуально закрыть открыть ручку.
  7. На следующем этапе ведется монтаж бака для воды. Нужно учитывать, что для работы системы пожаротушения в течение получаса необходимо 8000 литров воды. Бак заполняется через трубопровод водой от пожарного гидранта.
  8. Установка оборудования завершена, а все дополнительные работы по покраске и наведения порядка ведутся во время испытания на прочность системы тушения пожара.

Проектирование систем автоматического пожаротушения

Системы автоматического пожаротушения предназначены для предотвращения распространения огня, его локализации и устранения в помещениях. И все это без человеческого вмешательства.

Такой тип системы при обнаружении очага возгорания запускается автоматически, включая тепловые, газовые, оптико-электронные и другие оповещатели, затем при помощи оросителей на место дислокации пожара доставляется огнетушащая смесь в виде воды, газа, аэрозолей, пены или порошка, в зависимости от типа установленной системы автоматического пожаротушения.

После выбора определенного типа автоматической системы тушения пожара производится ее проектирование, установка, проведение пусконаладочных работ и сервисное обслуживание.

Цели проведения проектных работ:

  • возможность последовательных и согласованных действий с понимание конечного результата проекта;
  • исключение избыточных денежных затрат;
  • сокращение терминов установки;
  • недопущение ошибок на этапе составления проектно-сметной документации.

Автоматические системы пожаротушения являются наиболее эффективным средством тушения пожаров и обеспечивают оперативную локализацию возгораний с минимальным риском для жизни и здоровья человека. Нужно помнить, что при разработке таких систем и при их проектировании, установке, испытании и сервисном обслуживании необходимо строго следовать всем нормативным документам и технике безопасности.

Читайте также:  Как работает охранная сигнализация: основные датчики

Проектирование систем пожаротушения. Видео

Проектирование систем пожаротушения

  • 3.00 / 5 5

Автоматическая система пожаротушения порошкового типа и ее преимущества

Виды систем пожаротушения: пенные, порошковые, водяные и газовыеВиды систем пожаротушения: пенные, порошковые, водяные и газовые

В древние времена, в эпоху средневековья пожары были настоящим бичом, стихийным бедствием. Они уничтожали целые кварталы, лишая людей не только крова и  работы, но и жизни. В прошлом единственным способом борьбы с огненной стихией оставалась вода.

Ею заливали очаг пожара. Огонь локализовался, ущерб становился меньше. Такой способ борьбы не был эффективным, но он был единственно доступным.

Времена изменились вместе с прогрессом в жизнь людей пришли новые материалы, которые при их возгорании просто невозможно потушить водой.

Развитие науки дало возможность пользоваться новыми материалами, и одновременно позволило создавать новые способы борьбы с огнем.  Один из них – порошковая система пожаротушения.

Установка пожаротушения порошкового типа

Какими способами тушится огонь

Сегодня существует несколько способов тушения огня, когда неэффективность использования воды очевидна:

  • Большинство горючих жидкостей по своей плотности меньше, чем вода. Они покрывают поверхность воды пленкой, поэтому при пожаре площадь разрастается.
  • Заливать водой химические вещества, электрооборудование опасно для жизни. Попытка справиться с пожаром приведет к обратному эффекту.
  • Тушение водой огня в помещениях, предназначенных для хранения ценностей (оборудования, книг, картин и т.д.) увеличивает ущерб. Водная стихия уничтожит то, с чем не справился огонь.

Безводные способы

Сократить ущерб и повысить эффективность пожаротушения помогают безводные системы. К этой категории относятся:

  • Пенные системы.
  • Применение пара.
  • Газовые огнетушители.
  • Аэрозольные способы.
  • Порошковое пожаротушение.

Благодаря такому разнообразию появилась возможность выбора подходящего метода тушения пожара соответствующего его особенностям и классу возгорания.

Порошковое тушение

Для того, чтобы справиться с огнем, нужно прекратить к очагу возгорания доступ кислорода. Порошковое тушение пожара справляется с этой задачей, благодаря свойствам солей металлов, входящих в состав смесей.

Порошковое тушение

Процесс тушения происходит так:

  • При соприкосновении с горящими поверхностями порошок нагревается, в результате чего температура горения снижается, так как значительная часть тепла расходуется на нагрев порошка.
  • Нагретая смесь начинает реагировать. При разложении солей металлов выделяются газы, которые не поддерживают огонь. Вокруг места горения образуется воздушно-порошковая взвесь. Она прекращает доступ кислорода, что снижает активность горения.
  • В состав порошков входят ингибиторы горения.

Автоматическая порошковая система пожаротушения может применяться для подавления возгораний всех классов, независимо от характеристики горящих веществ или предметов (твердые вещества и жидкости, горючие газы, электрооборудование под напряжением и т.д.).

Преимущества порошкового метода

  • Порошковые системы – самые дешевые.
  • Простой монтаж системы порошкового пожаротушения.
  • Долговечность. Хранить систему можно очень долго, порошок сохраняет свои свойства и эффективность.
  • Порошком можно тушить практически все материалы и предметы.

    Он незаменим в тушении возгораний, где использование воды невозможно (возгорание щелочных металлов, горючих жидкостей, электрооборудования под напряжением).

  • Универсальность. Системы подходят для тушения любых очагов пожара по классности, не исключая и специфических.
  • Широкий диапазон использования порошковой системы, когда тушение огня производится при любой температуре окружающего воздуха.
  • Безопасность. Нет необходимости герметизировать помещение во время использования порошковых систем.

В каких случаях порошок не поможет

Порошковые системы эффективны, но не идеальны, они не подходят в таких случаях:

  • Тушение веществ, способных гореть в бескислородной среде, тлеющих материалов.
  • С металлических поверхностей порошок должен быть удален сразу. Соли металлов начинают реагировать, что может вызвать разрушение металлических конструкций.
  • Порошок сложно подавать по трубопроводам. Это усложняет его использование в установках с централизованной подачей материала для пожаротушения.
  • Порошки оказывают негативное воздействие на человека. Использовать систему можно только после в помещениях, где нет людей.
  • Нельзя устанавливать автоматические системы в зданиях с большим скоплением народа. В случае включения такой системы она может стать источником опасности для их жизни.

Система активного порошкового пожаротушения

Автоматика в пожаротушении

Начинать тушение нужно сразу после возгорания. В этом случае огонь будет быстро локализован, а ущерб минимизируется. Автоматические системы максимально сокращают время от момента возгорания до подачи противопожарной смеси. В производственных цехах и на складах, где есть горючие, взрывчатые, химические опасные вещества автоматизация пожаротушения обязательна.

Функции автоматических установок тушения пожара заключаются:

  • В оповещении людей о начале возгорания.
  • В локализации места возгорания.
  • В сохранение прочности здания, целостности оборудования.

НПБ 110-03 устанавливает категории объектов, где автоматические системы устанавливаются обязательно.

Классификация систем по способу применения выделяются:

  • Централизованные системы.
  • Модульные системы.
  • Модули кратковременного действия.

В централизованных системах огнетушащий порошок находится в едином резервуаре и поступает в очаг возгорания через  трубопроводы. В модульных конструкциях порошок распределяется по отдельным резервуарам, расположенным в местах возможного возгорания. Каждый модуль – это автономная конструкция.

Модульные конструкции пожаротушения

Команда к тушению очага возгорания подается автоматически или в ручном режиме с места управления системой. Физические свойства порошка сделали сложным его использование в централизованных установках. Большинство эксплуатируемых систем имеет модульную конструкцию.

Порошковые модули имеют различную конструкцию:

  • С газогенерирующим элементом, выпускающим газ в момент подачи команды.
  • С заранее закачанным газом.

Процесс тушения тоже происходит по-разному:

  • Воздушно-порошковая смесь полностью заполнят объем помещения (объемное).
  • Порошок распределяется по поверхностям (поверхностное).
  • Смесь распределяется в объеме помещения и на поверхностях, в те места, где существует риск возгорания (локальное).

Помещения с системами автоматического порошкового пожаротушения должны быть оборудованы средствами звуковой сигнализации и световыми табло «Порошок! Не входить!» и «Выход».

Монтаж

Оснащение помещений средствами порошкового огнетушения выполняется в несколько этапов:

Схема подключения автоматической установки пожаротушения порошкового типа

  • Проектирование системы производится на основании осмотра помещения. Сам проект должен соответствовать ГОСТ, СНиП и согласован в МЧС.
  • Составление сметы. Стоимость монтажа зависит от архитектурных и планировочных особенностей здания, вида системы пожаротушения.
  • Установка системы.
  • Пуско-наладочные работы.

Количество модулей рассчитывают в соответствии с СП 5.13130.2009. Расчет проводится четырьмя способами:

  • По площади помещения.
  • По площади, локально.
  • По объему, локально.
  • По кубатуре помещения.

Подходящий способ выбирается исходя из  особенностей помещения и мест возможного возгорания. Например, в помещениях без затененных участков с высотой потолков, соответствующих высоты распыла порошка модулем, производится простейший расчет.

Площадь помещения делится на площадь, которую может защитить одна установка. Защищаемая площадь указывается в техническом паспорте модуля. Выбор локальной защиты эффективен в тех помещениях, где большая площадь, а пожароопасных зон мало.

При проектировании учитывается высота потолков и нагрузка на конструктивные элементы, к которым будет крепиться установка. При срабатывании модуля нагрузка на потолочную конструкцию увеличивается примерно в 5 раз по сравнению с весом самой установки.

Такая нагрузка сохраняется в течение примерно 0,2 с. Устойчивость к резко возросшей нагрузке учитывается при расчете системы пожаротушения в тех помещениях, где есть  подвесные потолки.

Высота потолков должна соответствовать оптимальной высоте распыления, указанной в паспорте устройства.

Ложные срабатывания

Распыление противопожарной смеси начинается после срабатывания датчиков или по сигналу, поданному с центрального пульта управления. Собственные датчики увеличивают эффективность, но могут вызвать ложное срабатывание. Это может вызываться следующими причинами:

  • Сбой в противопожарной сигнализации.
  • Человеческий фактор (необоснованное нажатие кнопок «Контроль», «Пуск»).
  • Электромагнитные наводки.
  • Неисправность пусковой системы.
  • Разряд аккумулятора автономного резервного питания.

Популярные модули порошкового пожаротушения

Популярными средствами систем порошкового огнетушения являются модули серии «Буран»:

  • «Буран-1,5-2с». Модуль имеет функцию двойного срабатывания – от внешнего сигнала с центрального пульта и собственных датчиков. Применяется в качестве самостоятельного средства или как часть централизованных систем. Корпус имеет сплюснутую форму, подходящую для административных зданий, развлекательных объектов, крупных магазинов. Подходит для локализации очага возгорания любого класса,а также электрооборудования под напряжением. Время срабатывания – 2 с, непрерывной работы – 0,5 с. Количество порошка 1,95кг. Цена порошковой системы пожаротушения – около 1338 руб.

    Буран-1,5-2с

  • Модуль Буран-8взр с системой порошкового пожаротушения. Относится к категории взрывоустойчивых. Подходит для размещения в тех зданиях, которые имеют высокий класс взрывоопасности. От предыдущей системы отличается возможностью защищать  большую площадь. Выпускается две модели – универсальная и настенного монтажа. Стоимость – около 4885 руб.

    Модуль Буран-8взр

  • Тунгус-10. Выпускается в нескольких вариантах исполнения (нормального, специального, взрывозащищенного, самосрабатывающего). Функционирует при рабочих температурах от –50 – до 50 . Модели специального исполнения предназначены для работы в условиях температурного диапазона от 60  до 90 . Подходят для тушения любого класса пожара (твердых, жидких, газообразных веществ, а также оборудования находящегося электрическим напряжением). Относится к напольным системам, устанавливается без специального монтажа. Стоимость моделей в нормальном исполнении – 7410 руб.

    МПП Тунгус-10

  • Установка «Тунгуска». Предназначается для оперативного пожаротушения. Может применяться в труднодоступных местах, к которым затруднен подъезд пожарных машин. Используется на пожароопасных объектах, где есть риск распространения огня с высокой скоростью. Установка включает 9/18 модулей.

    Установка залпового тушения огня Тунгуска

  • Импульс-6, Импульс-6-1 – модули, которые пригодны для тушения любого класса пожара при температуре воздуха от 50  до 50 . Подходит для размещения в производственных, бытовых, складских помещениях. Масса смеси в обеих моделях – 6кг. Различаются параметрами защиты. В помещении, объем которого равен 50куб. м. защищаемая площадь для Импульс-6 составляет 20м2, для Импульс-6-1 – 7,4м2. Газопорошковая смесь подается с помощью газогенератора. Модули срабатывают от электроимпульса. Газовыделение начинается сразу после срабатывания внутри корпуса. Газопорошковая огнетушащая смесь выбрасывается из сопла под давлением.

    Импульс 6

Они не уступают по своей эффективности иным системам, при этом противопожарные мероприятия с их использованием потребуют меньших затрат.

система парадокс

Похожие записи

Обнаружен Adblock

Пожалуйста, поддержите нас, отключив расширение AdBlocker в своих браузерах для нашего веб-сайта.
