Ипр 513-10 извещатель пожарный ручной
Извещатель пожарный ручной ИПР 513-10 предназначен для ручной подачи сигнала «Пожар» в системах пожарной и охранно-пожарной сигнализации.
Извещатель пожарный ручной приводится в действие путем нажатия кнопки, которая находится под защитной крышкой, благодаря чему исключается возможность случайного нажатия, также существует возможность пломбирования. Извещатель пожарный ручной рассчитан на многократное включение и выключение.
Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Извещатель пожарный ручной ИПР 513-10 представляет собой устройство, осуществляющее сигнализацию о пожаре при нажатии на кнопку. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с использованием ключа (входит в комплект) или прямошлицевой отвертки с шириной наконечника не более 2,5 мм (либо аналогичным предметом). Для информации о режимах работы извещателя и состоянии ШС предусмотрен оптический индикатор красного цвета.
Состояние индикатора | Индикация |
Дежурный режим | Мигание оптического индикатора с периодом 3-8 с. |
Режим «Пожар» | Постоянное свечение индикатора |

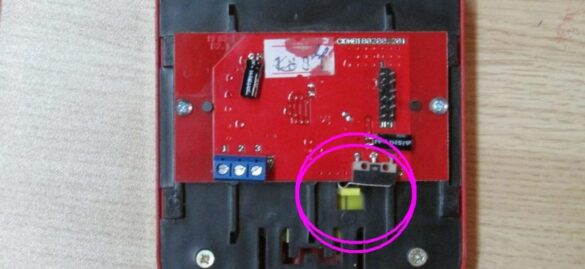

Извещатель пожарный ручной состоит из основания корпуса и защитной крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.
Извещатель пожарный ручной состоит из основания корпуса и защитной крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.
Схема подключения извещателя
Провода ШС присоединяются к клеммным соединителям (положительный провод ШС к клеммным соединителям с маркировкой «+», отрицательный к клеммным соединителям с маркировкой «-» )
ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ «ПОЖАР» ДО 20 мА
Извещатель ИПР 513-10 предназначендля круглосуточной и непрерывной работы со следующими приборами:
- ППК-2;
- «Нота», «Сигнал-ВК», «Радуга», «Луч»;
- ППКОП 0104065-20-1 «Сигнал-20»;
- приборами Гранд Магистр;
- приборами Гранит;
- приборами ВЭРС;
- любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.
Номиналы добавочных резисторов для подключения к приборам в таблице:
Таблица добавочного сопротивления
Схемы подключения добавочного резистора:
ОСОБЕННОСТИ
Улучшенные потребительские свойства:
- пломбируемая защитная крышка, благодаря чему исключается возможность случайного нажатия кнопки
- питание извещателя и передача сигнала «Пожар» осуществляются по двухпроводному шлейфу сигнализации (ШС)
- широкий диапазон напряжений питания 9-30 В
- извещатель срабатывает при нажатии на кнопку с усилием не менее 1,5 кг. После снятия усилия извещатель остается во включенном состоянии.
- для информации о режимах работы извещателя и состоянии ШС предусмотрен оптический индикатор «Пожар» красного цвета
- корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС;
- малые габаритные размеры и современный дизайн корпуса;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания | 9-30 В |
Ток потребления в дежурном режиме | не более 50 мкА |
Сопротивление извещателя в режиме пожар | 500 Ом |
Помехоустойчивость ( по ГОСТ Р 53325): | |
— к наносекундным импульсам напряжения | 3 степень |
— к электростатическому разряду | 3 степень |
— к электромагнитному полю | 3 степень |
Способ защиты от поражения электрическим током | 3 класс |
Габаритные размеры | 88×86х45 мм |
Степень защиты оболочки | IP 41 |
Масса, не более | 150 г. |
Диапазон рабочих температур | -40 — +60 °С |
Средний срок службы | не менее 10 лет |
Алгоритм внесения изменений в ИПР | Cтатья
Алгоритм действий, при оформлении инвалидности и внесение изменений в ИПР, а также назначение пенсии, ЕДВ и других льгот !
1. Обратиться в поликлинику к лечащему врачу по месту жительства с просьбой оформить «посыльный лист» по форме 088/у.(направление на МСЭ)с целью оформления или изменения ИПР.
С собой необходимо иметь: паспорт, справку об инвалидности, страховой полис.
2.Терапевт вам (либо вашему представителю) выдаст лист (088/у) с которым нужно будет обойти нескольких врачей (сдать анализы крови и мочи, сделать ЭКГ, флюорографию).
3.Врача по вашему заболеванию, обычно это невролог, заполняет справку последним, и, на основании вашего состояния вписывает рекомендации по необходимым вам средствам реабилитации и лечебным центрам, что позже на МСЭ должны вписать в ИПР.
НО!!! Так как врачи не особо следят за законодательством, вы сами должны предложить ему список необходимого вам из следующего списка:
Примерный список ТСР (Технические Средства Реабилитации) для спинальников
На основании Приказа от 24 мая 2013 г. № 214н
«Об утверждении классификации технических средств реабилитации (изделий)в рамках Федерального перечня реабилитационных мероприятий,технических средств реабилитации и услуг, предоставляемых инвалиду, утверждённого распоряжением правительства Российской Федерации от 30 декабря 2005г. №2347-Р»
- Трость( опорные: регулируемые по высоте с устройством противоскольжения, регулируемые по высоте без противоскольжения, с анатомической ручкой, трех-опорная, четырех-опорная. Тактильная: гибкая составная, жесткая составная, гибкая телескопическая,жесткая телескопическая.
- Костыли(С опорой под локоть, с опорой на предплечье, подмышечные)
- Опора в кровать (веревочная, металлическая)
- Аппарат на нижние конечности и туловище «Динамический параподиум»
- Ходунки (Шагающие, на колесах, с опорой на предплечье, по индивидуальному заказу, с подмышечной опорой, ходунки-роллаторы)
- Поручни, перила для самоподнимания (прямые, угловые)
- Кресло-коляска(Активная: аллюминевая, титановая, стальная. Комнатная-с жестким сиденьем и спинкой, с откидной спинкой, с регулировкой угла наклона подножек, для больных ДЦП, для управления одной рукой. Прогулочная-с жестким сиденьем и спинкой, с откидной спинкой , регулировкой угла наклона подножек, для больных ДЦП,с рычажным приводом, для управления одной рукой . Сэлектроприводом- прогулочная, комнатная,для ДЦП. Кресло коляска малогобаритная- для инвалидов с высокой ампутацией нижних конечностей)
- Бандаж (На верхнюю конечность(косынка),на лучезапястный сустав, на запястье, на локтевой сустав, на плечевой сустав. Бандаж на шейный отдел позвоночника. Бандаж- на тазобедренный сустав, на коленный сустав(наколенник)на голеностопный сустав)
- Корсеты(мягкой, полужесткой, жесткой фиксации, функционально-корригирующий), реклинатор-корректор осанки.
- Аппараты на всю руку(аппарат на кисть,на лучезапястный сустав, на кисть и лучезапястный сустав, локтевой сустав, на кисть лучезапястный сустав и локтевой сустав, на лучезапястный сустав и локтевой сустав, на локтевой и плечевой сустав, на лучезапястный сустав локтевой и плечевой сустав, на плечевой сустав,)
- Аппарат на всю ногу(аппарат на голеностопный сустав, на голеностопный и коленный сустав, на коленный сустав, на тазобедренный сустав, на коленный и тазобедренный сустав. Аппарат на нижние конечности и туловище)
- Тутор на всю руку( тутор на лучезапястный сустав, на предплечье, на локтевой сустав, на плечевой сустав)
- Тутор на всю ногу( тутор на голеностопный сустав, на косметический голень, на коленный сустав, на тазобедренный сустав)
14.Обувь ортопедическая малосложная и сложная(на утепленной и без утепленной подкладки). Обувь на аппараты. Обувь на протезы.
- Противопролежневой матрац(полиуретановый, гелевый, воздушный)
- Противопролежневая подушка( полиуретановая, гелевая, воздушная)
- Приспособления для надевания(рубашек, колгот, носков, застегивания пуговиц)
- Захват активный(,для ключей)
- Крюк для открывания форточек
- Отропедические брюки
- Катетеры(для самокатетеризации лубрицированные(макс 6 шт в сутки), для эпицистостомы, для нефростомы, уретральный постоянный)
- Мешок для сбора мочи (2 шт в 3 дня)
- Уропрезервативы (при недержании у мужчин) (1 шт. в сутки).
- Пеленки (минимум 3 шт в сутки)
- Подгузники (минимум 3 шт в сутки)
- анальные тампоны(при недержании кала)
- Кресло-стул с санитарным оснащением (активного типа, с колесами, без колес, пассивного типа повышенной грузоподъемности)
При записи в ИПР этих средств реабилитации вы можете встать на очередь в ЦСО для их получения (читайте ниже), а так же купить их самостоятельно с последующим возмещением от государства.
Дополнительно к федеральному перечню в Самаре существует областной перечень средств реабилитации, выдаваемых за счет средств областного бюджета( не подходят под компенсацию, их не оплачивают, но выдают по очереди).
4. После заполнения справки 088/у, вам сообщают о дате и времени прохождения МСЭ (Медико-Социальная Экспертиза) и выдают приглашение.
ВАЖНО!!! Если вы не в состоянии передвигаться или вам сложно выйти из дома, то сотрудника МСЭ обязаны приехать на дом, о чём нужно заранее сообщить терапевту при оформлении 088/у.
5. В назначенный день,на МСЭ, не нужно показывать комиссии что вы умеете, что у вас появились улучшения. Они СКАЗОЧНИКИ, будут говорить, что вам не положено то или иное средство реабилитации. Вы должны основываться на указанные выше приказы и обосновывать свои пожелания с социальной и бытовой точки зрения.
Например: Если вам говорят что коляска активного типа является универсальной, и домашнюю вписывать отказываются, смело говорите о том, что ездить дома на уличной коляске не гигиенично и что одевать тапочки дома это нормально!!! Или, если говорят что вам и трех подгузником хватит в сутки, то расскажите, что вы не просто лежите на кровати целыми днями, и можете позволить себе быть постоянно мокрым, а ведете активный образ жизни, и вообще размер вашего мочевого пузыря маленький и вы часто опорожняетесь. Сотрудники МСЭ, при обеспечении вас ТСР, должны учитывать рекомендации справки 088/у, а так же ваши социальные показатели. Для пущей надежности имейте на руках справки от узких специалистов, таких как уролог (примерную справку см. приложение 1), ортопед (рекомендации на ортопедическую обувь, а так же ортезы(тутора, корсеты, аппараты, параподиум)), невролог (справка об особенностях вашего состояния, физических возможностях в баллах силы мышц). Пусть они дадут вам справки с рекомендациями тех или иных средств реабилитации, это будет дополнительным плюсом, при доказательстве на комиссии
Читайте также: Лицензия мчс на монтаж пожарной сигнализации: как получить?
6.
По мимо ТСР в ИПР вписываются реабилитационные центры, которые расположены в вашем регионе, это могут быть как оздоровительные центры, так и социальные, а так же местные больницы, имеющие неврологические и реабилитационные отделения. Если в вашем регионе таких центров нет, то вас должны направить на реабилитацию в другие регионы. Требуйте это, ибо реабилитация – основа вашего выздоровления.
Так же в ИПР вписывают рекомендации по образованию (вписать непосредственно тот вуз, где собираетесь обучаться) и рекомендации по труду (может работать на дому или в специально созданных условиях, оператором ПК, менеджером и т. д.).
С такой рекомендацией можно встать в центр занятости населения на учет, и получать пособие по безработице, в размере 850 рублей в месяц, а при определенных условиях и больше, а также получить дополнительное образование, устроиться на работу, или получить субсидии на открытие или развитие своего бизнеса.
В любом случае такую рекомендацию лучше иметь сразу, иначе потом придется проходить всю процедуру заново для одной лишь записи
ВАЖНО!!! Работать,имеет право, каждый инвалид, в независимости от группы инвалидности и степени самообслуживания. На размер пенсии, пособие по безработице не влияет.
Если вам, вписали в ИПР не всё что вы хотели ,или вписали ,но вы с этим не согласны, в течении месяца вы имеете право обжаловать решение МСЭ в главном бюро МСЭ вашего города. Для этого нужно, написать заявление в свободной форме и изложить суть претензии; отправить по почте заказным письмом с уведомлением.Вам назначат новый день комиссии и рассмотрят ваши претензии.
7. Новое ИПР нужно отнести и зарегистрировать в ЦСО (Центр Социального Обслуживания) или Фонд социального страхования, в зависимости от того, какой орган у вас работает с инвалидами, адрес вам сообщат на МСЭ, для постановки вас на учёт и очерёдность на ТСР.
8.
Если вы, получаете инвалидность впервые или проходили переосвидетельствование, 2-й экземпляр розовой справки, автоматически попадает в пенсионный фонд, для начисления вам пенсии. Пенсия начисляется со дня обращения в пенсионный фонд. Так что не затягивайте с написанием заявления, после получения справки об инвалидности.
Размер пенсии зависит от группы инвалидности, наличия трудового стажа, а так же наличия иждевенцев у инвалида.
9. А вот такая льгота, как ЕДВ (это замена натуральных льгот ежемесячными денежными выплатами) назначается инвалиду со дня обращения за ней в пенсионный фонд. Днем обращения за назначением ЕДВ считается день приема территориальным органом ПФР
заявления со всеми необходимыми документами: • паспорт; • пенсионное страховое свидетельство;
• документы о праве на льготы (удостоверение, выданное компетентными органами, справка медико-социальной экспертизы об установлении инвалидности и т. д.).
Размер ЕДВ состоит из основной части, которая зависит от группы инвалидности, а так же НСУ — Набор Социальных услуг или Соц пакет; нужно знать что НСУ состоит из трех частей (лекарства, путески на санаторно-курортное лечение, а так же бесплатный проезд на пригородном железнодорожном транспорте, а также на междугородном транспорте к месту лечения и обратно) и можно как оставить их все, так и отказаться от каждой льготы в отдельности, получая дополнительную сумму к размеру ЕДВ. Например оставить право на санаторно-курортное лечение а за транспорт и лекарства получать компенсацию.
Для этого необходимо до 1 октября подать заявление об отказе от получения социальных услуг или одной социальной услуги в территориальный орган Пенсионного фонда Российской Федерации. Получать деньги вместо льгот вы сможете с 1 января следующего года.
Достаточно единожды подать заявление об отказе от льгот в натуральном виде, после чего нет необходимости ежегодно подтверждать свое решение.
10.
Право на санаторно-курортное лечение имеет каждый инвалид, а инвалиды 1 группы и дети-инвалиды имеют право на получение на тех же условиях второй путевки на санаторно-курортное лечение и на бесплатный проезд к месту лечения и обратно для сопровождающего их лица.
Кроме того, право на вторую путевку имеют граждане, признанные в установленном порядке до 1 января 2010 г. инвалидами II и III групп с III степенью ограничения способности к трудовой деятельности, которым предоставляется государственная социальная помощь в виде набора социальных услуг по I группе инвалидности до очередного переосвидетельствования (п. 1.
2 Порядка предоставления набора социальных услуг отдельным категориям граждан, утв. Приказом Минздравсоцразвития РФ от 29.12.2004 N 328).Санатории в ИПР не вписывают (ПРИКАЗ №256 МИНЗДРАВСОЦРАЗВИТИЯ РФ) , для этого вам нужно обратиться с документами об инвалидности к своему терапевту и оформить справку 070/у, где указывается профиль вашего заболевания и рекомендуемые санатории: (вписать санатории для спинальников)
11. Далее это направление, ИПР и розовую справку вы несете в ЦСО или ФСС, в зависимости от того, какой орган у вас занимается работой с инвалидами. Там вас поставят на очередь в санаторий, в реабилитационный центр, а так же на получение средств реабилитации.
Напоминаю, что любое ТСР, указанное в ИПР, вы имеете право купить самостоятельно и далее возместить затраты в пределах существующих тарифов в вашем регионе. Прежде, чем что то купить – запросите тариф в ЦСО/ФСС, далее покупайте, берите кассовый и товарный чек и сдавайте в ЦСО/ФСС с соответствующим заявление.
В течение двух месяцев вам вернут стоимость. А ждать по очереди придется немало, вы не одни, сами понимаете.
12. Помимо вышеуказанного в ЦСО/ФСС вы можете написать заявление на предоставление вам единовременной выплаты на ремонт жилья под инвалида.
Такая выплата существует в каждом регионе в рамках государственной программы «Доступная среда».
Ее размер от 30 до 50 тысяч рублей и потратить их можно на пандус, расширение дверных проемов в квартире, перенос выключателей, объединение ванны с туалетом и многое другое для создание для инвалида удобных условий.
13. Так же инвалид имеет право на 50% оплату коммунальных платежей, улучшение жилищных условий, льготное дистанционное обучение и многое другое.
ВЫ ДОЛЖНЫ ЗНАТЬ СВОИ ПРАВА! СПЕЦИАЛЬНО ВАМ ОБ ЭТОМ НИКТО НЕ СКАЖЕТ
БУДТЕ ЗДОРОВЫ!
Если у вас возникли вопросы по этой статье или любые другие, вы можете воспользоваться простой формой в наших консультационных кабинетах!
Извещатель ипр 513 10: характеристики, схема подключения, принцип работы, как пользоваться
Наверное, каждый хочет обезопасить себя или свою семью от пожара. На сегодня существует достаточно большой выбор защитных средств. Все зависит от ваших пожеланий и финансовых возможностей. Давайте вместе рассмотрим детально, инструкцию по использованию одного из таких устройств. Возьмем, извещатель ипр 513 10.
Технические характеристики
Извещатель ипр 513 10 используют как в пожарной системе, так и в пожарно–охраной. Основная задача этого механизма заключается в самостоятельном включении сигнала о тревоге. Благодаря специальному построению нажать кнопку случайно не получится, так как она находится под специальной крышкой, что обеспечивает безопасность устройству.
Ручной пожарный извещатель
Давайте рассмотрим детально характеристики модели пожарного ипр 513 10:
- Механизм использует напряжение, что не составляет более чем 9-30 Ватт.
- В дежурном режиме, ток, что необходим для правильного функционирование не больше 50 мкА.
- Сопротивление, что возникает в случае тревоги, составляет 500 Ом.
- На счет помехоустойчивости, то тут следует отметить, что устройство имеет третью степень безопасности по отношению к наносекундным импульсам, электромагнитным полям и электростатическим разрядам.
- Масса устройства составляет не более 150 г.
- Как правило, этот механизм не имеет срок годности, но лучше проводить полный осмотр систем раз в 10 лет.
- Работать прибор может в диапазоне температур, что находятся в радиусе от -40 до + 60 градусом за Цельсием.
- Оболочка защищена с помощью механизма — IP 41.
- Относительно габаритов, он не большой: 88×86х45 мм.
- Стоит также отметить, что уровень безопасности защити от напряжение электрического тока имеет третий класс безопасности.
Особенности работы
- Достаточно улучшенная система функционирования.
- Крышка расположена под специальной пломбой. Благодаря чему нажать случайно кнопку невозможно.
- С помощью двухпроводного шлейфа происходит питание и подача тревожного сигнала.
- Конструкция устройства использует обширный спектр напряжение питания от 9 до 30 Ватт.
- Для того чтоб механизм издал тревогу достаточно нажатия с давлением около 1,5 кг. После одного нажатия включается рабочий.
- Прибор изготовляют из противоударочного материала. Также в состав оболочки входят износостойкие компоненты.
- Индикатор тревоги предоставляет полную информацию о режиме и состоянии роботы механизма.
- У этого аппарата достаточно практические габариты. Он маленьких размеров.
Например, Сигнал-ВК, Луч, ППКОП 0104065-20-1 Сигнал-20, разними моделями Гранда Магистра и Гранита, а также с другими приборами, что обеспечат напряжение в шлейфе не больше 9-30 Ватт.
Робота возможна и с такими аппаратами, что воспринимают тревожный сигнал, что подается в виде скачков, которые происходят внутри сопротивления аппарата. Желательно чтоб это происходило с помощью прямотекучей полярности, не превышая при этом 1 кОм.
Установка ручных пожарных извещателей
ИПР или ручные пожарные извещатели – это устройства, позволяющие вручную сформировать тревожный сигнал в здании.
Иными словами, это тревожная кнопка, которую может активировать очевидец пожара даже до того, как сработает пожарная сигнализация.
Естественно, что установлен ручной извещатель должен быть удобно и доступно для человека, ведь в противном случае им просто нельзя будет воспользоваться в опасной ситуации.
Правила установки ручных пожарных извещателей
Как правильно устанавливать ИПР описывает Свод Правил (№ 5.13130.2009) РФ.
- Размещать ручные извещатели необходимо на стенах или поверхностях других конструкций на высоте 1,5 м от пола, допускается погрешность всего в 10 см.
- Расстояние от одного ИПР до другого внутри здания должно быть не больше 50-ти метров, снаружи – не больше 150-ти метров.
- Расстояние от предметов или устройств управления, которые ограничивают доступ к извещателю, до ИПР должно составлять более 75-ти см.
Читайте также: Типы кабелей для видеонаблюдения: коаксиальный, витая пара и usb
Для производственных объектов рекомендуется монтаж ручных извещателей проводить в таких местах:
- выходы из цехов или складов;
- пути эвакуации;
- коридоры;
- лестничные площадки на каждом этаже;
- кабельные сооружения перед входом в тоннели;
- аварийные выходу из тоннелей;
- разветвления тоннелей.
В общественных, административных, бытовых зданиях и сооружениях места для размещения ИПР включают:
- коридоры;
- холлы;
- вестибюли;
- лестничные площадки;
- выходы из здания.
На том участке, где будет располагаться ручной пожарный извещатель, освещение должно отвечать установленным нормам (обычно это не менее 50-ти лк). Кроме того, поблизости от ИПР, переключаемых магнитоуправляемым контактом, не должно находиться электромагнитов или иных магнитных устройств, повышающих риск самопроизвольной сработки тревожной кнопки.
После установки ИПР опломбируют.
Как выбрать правильный извещатель
Как размещение ручного извещателя, так и его конструкция и технические характеристики, должны быть правильными, удобными, практичными в использовании.
Требования, которые предъявляются к ИПР:
- Простота и удобство применения по назначению. Извещатель должен быть хорошо заметен, выделяться на фоне отделки стены, поэтому такие устройства обычно имеют ярко-красную окраску. Минимальный размер ИПР – 5 тыс. мм кв.
- Конструкция должна быть максимально понятной, то есть человек в опасной ситуации не должен задумываться, как активировать ИПР.
- Защита от внешних воздействий. Особенно, если дело касается устройств, расположенных вне здания. Их нельзя подвергать вибрациям, электромагнитным воздействиям, перепадам температур, эксплуатировать в условиях повышенной влажности. Кроме того, возможно взрывобезопасное исполнение корпуса извещателей.
Эти и другие требования регулярно проверяются на соответствие НПБ № 70-98.
Разновидности ИПР
В составе систем пожарной сигнализации пожарные ручные извещатели могут быть двух видов:
В первом случае при срабатывании устройства нельзя получить адрес очага возгорания, во втором – передаются точные координаты возникновения пожара. Адресный ИПР, таким образом, позволяет более оперативно реагировать на пожар, принимая необходимые меры для его ликвидации.
Беспроводные устройства – радиоканальные – целесообразно использовать на крупных объектах (многоэтажных зданиях, промышленных сооружениях, складских территориях).
Следует отметить, что на сегодняшний день ассортимент ручных извещателей пожарных довольно велик, что позволяет выбирать подходящую модель.
Рекомендуется «пройти мимо» устаревших моделей ИПР, их характеризует низкая надежность, неудачные приводные элементы, неудобство в использовании и возвращении в дежурный режим.
Прибегнув к помощи специалистов по монтажу и обслуживанию систем пожарной сигнализации, сделать правильный выбор будет намного проще.
Не стоит забывать о регулярном техническом обслуживании и ремонте ИПР – своевременные работы в этом направлении обеспечат исправность всех устройств пожарной сигнализации, а, значит, и безопасность присутствующих в здании.
Грамотно подобранные и установленные в соответствии с СП устройства ручного извещения о возгорании – это надежная защита людей и имущества при пожаре.
Извещатель пожарный ручной ИПР-3СУ
Извещатель пожарный ручной, питание 9 — 28 В, 100 мкА, с кнопкой, 4 схемы включения
Извещатель пожарный ручной ИПР-3СУ предназначен для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации.
- Тип извещателя2-х проводный (НЗ/НР)
- Маркировка по взрывозащите-
- Световая индикация″Дежурный режим″; ″Пожар″
- Напряжение питания, B:
- — постоянного тока-
- — по шлейфу сигнализации9…28
- Ток потребления, мА:
- — в дежурном режиме не более0.1
- — в режиме «ПОЖАР»25
- Максимальное коммутируемое напряжение, не более, В-
- Максимальный коммутируемый ток, не более, мА-
- Габаритные размеры, мм90х105х50
- Степень защитыIP41
- Диапазон рабочих температур, °С-40…+55
- Масса, не более, кг0.11
Извещатель ИПР-3СУ представляет собой конструкцию, состоящую из основания, внутренней крышки и наружной крышки. Извещатель имеет встроенную оптическую индикацию дежурного режима (индикатор зеленого свечения) и срабатывания (индикатор красного свечения).
Извещатель используется для круглосуточной непрерывной работы с приборами приемно-контрольными (в дальнейшем — ППК) типа ППК-2, ППС-3, «Радуга», «Сигнал-20» и другими. Извещатель осуществляет прием и отображение обратного сигнала (квитирование), при работе с ППК (например, ППК-2 или ППС-3).
Электрическое питание извещателя и передача извещения о пожаре осуществляется по двухпроводному шлейфу сигнализации (в дальнейшем ШС). Извещатель относится к изделиям с периодическим обслуживанием. Извещатель ИПР-3СУ посылает тревожный сигнал в ШС при переводе приводного элемента (кнопки) извещателя во включенное состояние.
После снятия усилия извещатель остается во включенном состоянии. Перевод извещателя в дежурный режим осуществляется возвратом кнопки в исходное состояние с помощью экстрактора ЦФСК.734311.008, входящего в комплект поставки.
Варианты подключений:• вариант 1 — имитация пожарного извещателя (ПИ) с нормально-замкнутым контактом (НЗК), с квитированием;• вариант 2 — имитация активного дымового ПИ;• вариант 3 — имитация ПИ с НЗК для приборов ОПС;• вариант 4 — имитация ПИ с НЗК с квитированием.Вариант 1.
При нажатии кнопки извещатель включает в ШС дополнительный резистор, что воспринимается ППК как тревожный сигнал. После ответного сигнала ППК (сигнал квитирования) извещатель включает красный тревожный индикатор.
После снятия усилия, приложенного к кнопке, извещатель сохраняет включенное состояние, пока кнопка не будет переведена в исходное положение с помощью экстрактора.Вариант 2. Извещатель после нажатия кнопки формирует тревожный сигнал в виде скачкообразного уменьшения внутреннего сопротивления.
В этом режиме извещатель не имеет внутреннего ограничителя тока и величина тока в шлейфе ППК при срабатывании извещателя определяется только характеристиками выходного формирователя тока ППК или установкой в цепь ШС (+) дополнительного токоограничивающего сопротивления у каждого извещателя. Одновременно включается тревожный красный индикатор.Вариант 3. Тревожным сообщением для ППК является разрыв линии ШС при нажатии кнопки. Одновременно включается тревожная сигнализация извещателя (красный индикатор).Вариант 4.
После нажатия кнопки линия ШС (-) блокируется диодом, что служит тревожным сообщением для ППК. ППК реагирует на сообщение, изменяя полярность питающего напряжения, после чего зажигается тревожная сигнализация извещателя (красный индикатор).
Предназначен для работы с приборами приемно-контрольными со знакопеременным напряжением в шлейфах
Актуальную стоимость и наличие оборудования уточняйте по телефонам:
8 (3452) 35-19-91; 35-19-92; 35-19-93
Ручной пожарный извещатель: особенности эксплуатации
Извещатели пожарные ручные (ИПР) являются зачастую необходимыми элементами сети аварийного оповещения. Лишённые свойства вероятностного срабатывания, они позволят вовремя сообщить о беде, если детекторы дыма и газа дадут сбой.
Устройство и принцип работы прибора
В самом простом исполнении ручной пожарный извещатель представляет собой коробочку с подвижным элементом, кнопкой или рычагом, изменение положения которого передаёт на диспетчерский пункт сигнал о появлении возгорания по специальному шлейфу. Прибор может быть предназначен для однократного или многократного использования.
В первом случае при воздействии на активатор происходит излом специальной хрупкой детали, что и вызывает срабатывание. Примером же восстанавливаемой модели может служить вариант конструкции с фиксирующейся после нажатия кнопкой, которую потом можно вернуть в исходное состояние с помощью специального комплекта инструментов.
Стандартный внешний вид пожарного извещателя показан на рисунке. Как правило, ему характерна красная с белым раскраска (хотя бывают и другие), обязательным элементом является надпись или рисунок, указывающий, что нужно сделать для подачи сигнала.
Некоторые более продвинутые варианты извещателей снабжаются дополнительными полезными опциями. Например, сигнальным индикатором, который светится зелёным, когда прибор находится в дежурном состоянии, и красным — в режиме тревоги.
Выбор производителя и модели
С учетом того, что ручные пожарные извещатели устанавливаются уже более сотни лет, опыт их изготовления выделяет на рынке как хорошие отечественные, так и зарубежные фирмы.
Среди российских производителей можно выделить такие как «Болид», «Рубеж», «Арсенал безопасности» и «Фактор спецэлектроника». Все они предлагают недорогую и надежную продукцию.
Из зарубежных компаний можно отметить Simplex, её образцы могут быть использованы как для передачи сигнала, так и для запуска автоматических систем тушения.
Выбирая пожарный извещатель, стоит обращать внимание и на другие факторы:
- совместимость с приемно-контрольными приборами, которые предполагается использовать;
- потребление тока в «дежурном» и «тревожном» режимах;
- рабочие температура и влажность. Как правило, хорошие извещатели работают в диапазоне от -40 до 55 градусов и при влажности от 90% и выше.
Правила установки
Размещение и установка ручных пожарных извещателей производятся в соответствии с правилами пожарной безопасности таким образом, чтобы максимально упростить к ним доступ во время экстренной ситуации.
- Регламентированная высота, на которой они должны располагаться — 1,5 м.
- Расстояние между приборами должно быть не более 50 м внутри помещения и 150 м снаружи.
- Приборы должны быть хорошо видны, освещены. Недопустимым считается держать их в шкафах, закрывать предметами отделки и всячески прятать.
- В требования входит наличие знака «Ручной пожарный извещатель».
Расположены аварийные приборы должны быть на пути эвакуации людей в случае экстренных ситуаций. Очень часто их вешают рядом с запасным выходом, или в районе обваловки для зданий, где хранятся легковоспламеняющиеся и горючие жидкости. Ручные пожарные извещатели уличного исполнения должны быть дополнительно защищены от коррозии и воздействия вредных веществ.
Специальные возможности
Помимо упомянутых выше характеристик, ручные извещатели могут также отличаться по типу передачи сигнала. Одни включают сигнальный прибор посредством размыкания его сигнальной цепи, другие изменяют сопротивление сети, особо продвинутые передают радиосигнал на устройство приема.
Адресный ручной пожарный извещатель — это более сложная конфигурация, которая позволяет определить, из какого именно места поступил сигнал тревоги.
Обычно он подключается к двухпроводной линии связи, а также к особому типу приемно-контрольному прибору, который имеет для каждого из извещателей сети специальную выделенную линию.
И если один из них сработает, можно будет понять, где именно он расположен, по его маркировке.
Ещё одна особая конфигурация — взрывозащищённые ручные пожарные извещатели, которые подключаются к специальным искробезопасным цепям. Такие экземпляры имеют укреплённую конструкцию, проверяются при разработке на химическую и ударную устойчивость.
Кроме того, в особый тип оборудования выделяют ручные пожарные извещатели уличного исполнения. Помимо того, что они также должны быть выполнены из химически инертного материала, у них расширенные характеристики по критическим влажности и температуре. Стандартные требования — работа в диапазоне температуры от -40 до +60 градусов и максимальная влажность 90%.
Читайте также: Виды систем пожаротушения: по способу тушения, по конструкции
Грамотный выбор пожарного извещателя — это очень ответственный вопрос
Недорогие и достаточно простые в своей конструкции, эти приборы выполняют важную функцию в любой сети противопожарной безопасности.
Применение извещателей ручного типа позволит исключить возможные проблемы со срабатыванием их более продвинутых технически аналогов. Поэтому к его подбору и установке нужно подойти максимально внимательно.
Возможно, когда-нибудь такое подход поможет спасти ценное имущество, или даже чью-то жизнь.
Коллекция профессиограммдля граждан с ограниченнымивозможностями здоровья
История профессии
В переводе с латинского языка проект – это «брошенный вперед». Проект направлен на создание уникального продукта к определенному моменту в будущем.
Инженер-проектировщик занимается проработкой и доработкой архитектурных чертежей строительных сооружений в части расположения необходимых систем: водоснабжения, канализации, электрической сети, телефонных и интернет-кабелей, вентиляции и кондиционирования, пожарной безопасности. Обычно над каждым проектом работают несколько инженеров-проектировщиков разного профиля.
История профессии инженера-проектировщика берет свое начало в глубокой древности и тесно связана с развитием строительства. Первые водопроводы известны с I тысячелетия до н. э. и упомянуты в Библии.
Системы вывода сточных вод были разработаны древними инженерами еще 5000 лет назад в Вавилоне. В древнем Риме перед строительством большого города в основание закладывался водопровод и прокладывались основные коммуникации.
Линии связи возникли одновременно с появлением электрического телеграфа более 150 лет назад.
В наше время деятельность инженеров-проектировщиков имеет особое социальное и стратегическое значение. Обязанности инженера-проектировщика варьируются в зависимости от специализации.
Например, инженер-проектировщик объектов делает на основе архитектурного проекта полный комплект чертежей будущей строительной конструкции. Проектировщик инженерных коммуникаций разрабатывает схемы расположения в здании конкретных инженерных систем, выполняет соответствующие чертежи, согласовывает их с другими проектировщиками.
В современных условиях Москвы профессия инженера-проектировщика остро востребована и наилучшим образом подходит для лиц с нарушениями слуха.
Профессиональная деятельность протекает преимущественно в предметной сфере с ограниченными контактами с коллегами в процессе работы, и незначительные ограничения по слуху не препятствуют осуществлению деятельности.
Профессия инженера-проектировщика относится к типу «Человек — Техника», так как связана с созданием технических объектов.
Дополнительный тип профессии — «Человек — Знак», поскольку для выполнения работы используется знаковая информация: цифры, формулы, таблицы, чертежи, схемы.
Класс профессии – эвристический, т.к. она связана с анализом, конструированием, проектированием, разработкой новых образцов, принятием нестандартных решений.
Содержание деятельности
Инженер-проектировщик – это специалист в сфере строительства, осуществляющий полный комплекс работ по проектированию зданий и сооружений.
В основные обязанности инженера-проектировщика входит:
-
предпроектное обследование объектов, анализ исходных данных и технических условий для проектирования;
-
разработка отдельных разделов проекта;
-
проектирование систем для объектов различного функционального назначения: промышленных, торговых комплексов, многофункциональных офисных комплексов и др.;
-
проектирование различных производственных и специальных объектов (заводы, дома, детские сады, школы, автомобильные дороги, транспортные сооружения и т.д.);
-
анализ, формирование заключений, составление технических заданий, технических отчетов и предложений по оптимизации проектных решений;
-
осуществление реконструкции действующих предприятий;
-
расчет конструкций зданий и сооружений;
-
выполнение чертежей и спецификаций;
-
проверка и контроль документации на соответствие качеству проектных решений и действующих нормам проектирования;
-
подготовка комплекта проектной документации к прохождению регламента и экспертизы;
-
согласование проектной документации с Заказчиком и надзорными органами;
-
организация и координация процесса проектирования инженерных систем по электроснабжению и электроосвещению;
-
подбор оборудования;
-
проведение патентных исследований с целью обеспечения патентной чистоты новых проектных решений;
-
осуществление авторского надзора за строительством;
-
составление заявок на изобретения.
Требования к знаниям и умениям специалиста
Для успешной работы инженер-проектировщик должен знать:
-
основы архитектуры, ее виды;
-
системы и методы проектирования;
-
принципы работы, условия монтажа и технической эксплуатации проектируемых конструкций, технологию их производства;
-
оборудование предприятия, применяемую оснастку и инструмент, технические характеристики и экономические показатели лучших отечественных и зарубежных образцов изделий, аналогичных проектируемым;
-
стандарты, методики и инструкции по разработке и оформлению чертежей и другой конструкторской документации;
-
конструктивные особенности разрабатываемых и используемых технических средств, материалов и их свойства;
-
технические требования, предъявляемые к разрабатываемым конструкциям, порядок их сертификации;
-
средства автоматизации проектирования;
-
порядок и методы проведения патентных исследований;
-
основы изобретательства;
-
основы технической эстетики и художественного конструирования;
-
основы систем автоматизированного проектирования;
-
передовой отечественный и зарубежный опыт конструирования аналогичной продукции;
-
основы экономики;
-
общие знания по функционалу всех возможных систем коммунального хозяйства.
Инженер-проектировщик должен уметь:
-
пользоваться современными средствами вычислительной техники, коммуникаций и связи;
-
выполнять чертежи;
-
использовать в работе конструкторские программы проектирования (AutoCAD, Solid Works, Inventor или др.);
-
проводить технические расчеты при конструировании;
-
использовать в работе новейшие математические методы исследований;
-
работать с технической документацией, читать строительные и технологические чертежи, понимать электрические и пневматические схемы, систематизировать технический материал.
Требования к индивидуальным особенностям специалиста
К основным профессионально важным качествам инженера-проектировщика относятся:
-
развитое пространственное, наглядно-образное и техническое мышление;
-
творческое воображение;
-
технические и математические способности;
-
точный глазомер;
-
высокий уровень развития концентрации и устойчивости внимания (способность длительное время сосредоточиваться на одном предмете, не отвлекаясь на другие объекты и не ослабляя внимания);
-
последовательность, методичность;
-
точность, аккуратность;
-
способность заниматься длительное время монотонной кропотливой работой.
Эта работа подходит людям, склонным к аналитической деятельности, работе с информацией и техникой.
Условия работы
Инженер-проектировщик выполняет значительную часть своей работы автономно в соответствии с полученным заданием. Однако его деятельность предполагает общение с коллегами, заказчиками, исполнителями работ.
В этой связи работа приемлема только для людей с незначительными ограничениями слуха. Для комфортного вербального общения специалист может использовать слуховой аппарат и другие специальные средства коммуникации.
Кроме того, условия труда на рабочих местах инженеров-проектировщиков с нарушениями слуха должны соответствовать Индивидуальной программе реабилитации инвалида, разрабатываемой бюро медико-социальной экспертизы (при наличии инвалидности).
Конструкция всех элементов производственного оборудования и организация рабочего места должны соответствовать антропометрическим, физиологическим и психологическим особенностям и ограниченным возможностям работающих инвалидов.
В зданиях и помещениях должны быть предусмотрены информационные индикаторы противопожарной системы, а также визуальные ориентиры: различные освещаемые указатели в виде символов и пиктограмм с использованием яркого цвета, контрастного по отношению к фоновой поверхности. Текстовая информация должна быть максимально краткой.
Ориентиры-указатели направления движения должны быть однотипными для всего объема здания и зданий одного комплекса. Продолжительность ежедневной работы устанавливается в соответствии с медицинским заключением и существующими нормативами организации труда инвалидов.
Рабочее место инженера-проектировщика располагается в помещении.
Обязательными инструментами, используемыми в работе, являются: персональный компьютер, специальные компьютерные программы, графические планшеты, чертежные инструменты, схемы и чертежи конструкций и сооружений и пр. Работа также предполагает выезды на объекты для предпроектного обследования и осуществления авторского надзора за строительством.
Медицинские противопоказания
Основное противопоказание к профессии инженера-проектировщика для лиц с нарушениями слуха — это неспособность к выполнению данной трудовой деятельности в соответствии с медицинским заключением, выданным в установленном порядке федеральными законами и иными нормативными правовыми актами Российской Федерации.
К медицинским ограничениям, затрудняющим работу инженера-проектировщика, относятся:
-
травматические повреждения головного мозга;
-
тяжелые заболевания опорно-двигательной системы с поражением функций верхних конечностей, с деформацией рук;
-
ампутация одной или двух верхних конечностей;
-
психические и нервные заболевания (тяжелая и среднетяжелая форма полиомиелита);
-
нарушение координации движений кистей и пальцев рук, тремор рук;
-
психические расстройства и расстройства поведения (со средними и тяжелыми стойкими или часто обостряющимися болезненными проявлениями);
-
умственная отсталость;
-
эпилепсия;
-
полное отсутствие слуха;
-
частичное отсутствие слуха и речи;
-
тяжелые нарушения речи;
-
тяжелые нарушения зрения, полная потеря зрения.
Пути получения профессии
Инженеров-проектировщиков готовят строительные, архитектурные и различные технические вузы в зависимости от специализации.
Например, проектировщику зданий и сооружений необходимо иметь диплом ВУЗа по специальности «Промышленное и гражданское строительство», проектировщику вентиляционных и отопительных систем – по специальности «Теплогазоснабжение и вентиляция», для проектирования систем электрооборудования – специальность «Электроэнергетические системы и сети».
Необходимую профессиональную подготовку для работы инженером-проектировщиком можно получить в следующих образовательных учреждениях города Москвы:
-
Московский государственный строительный университет;
-
Московский архитектурный институт (государственная академия);
-
Головной учебно-исследовательский и методический центр (ГУИМЦ) профессиональной реабилитации лиц с ограниченными возможностями здоровья (инвалидов по слуху) при МГТУ им.Н.Э.Баумана.
Пути получения профессии в регионах Российской Федерации
Необходимую профессиональную подготовку для работы инженером-проектировщиком можно получить в следующих образовательных учреждениях Российской Федерации, осуществляющих подготовку лиц с нарушениями слуха:
-
Институт социальной реабилитации новосибирского
государственного технического университета (инвалидов по слуху);
-
Казанский государственный технический университет им. А.Туполева (КГТУ);
-
Казанский государственный архитектурно-строительный университет;
-
Владимирский государственный университет — центр профессионального образования инвалидов, партнер всемирной сети университетского образования глухих;
-
Астраханский инженерно-строительный институт;
-
Брянская государственная инженерно-технологическая академия;
-
Волгоградский государственный архитектурно-строительный университет;
-
Санкт-Петербургский государственный архитектурно-строительный университет.
Области применения профессиональных знаний
Применить свои знания инженеры-проектировщики могут в:
-
государственных и частных строительных и ремонтно-строительных организациях;
-
научно-исследовательских институтах;
-
проектных организациях;
-
архитектурных бюро;
-
образовательных организациях среднего профессионального и высшего профессионального образования;
-
компаниях по продажам, проектированию, монтажу и сервисному обслуживанию инженерных систем (промышленной вентиляции, кондиционирования, отопления, водоснабжения, комплексной автоматизации и пр.);
-
инжиниринговых компаниях, занимающихся научно-прикладными исследованиями, разработками новейших технологий, производством промышленного оборудования и техники и пр.
Перспективы карьерного роста
По мере повышения профессиональной квалификации, инженерам-проектировщикам присваиваются категории, начиная с третьей и заканчивая первой высшей категорией.
При выборе управленческой (вертикальной) карьеры следующей ступенькой в карьерной лестнице станет должность ведущего инженера-проектировщика, затем — главного инженера проекта и, наконец, главного инженера или руководителя компании.
Кроме того, инженер–проектировщик может с успехом освоить смежные профессии, такие как: инженер-строитель, архитектор, инженер-конструктор, инженер-технолог, инженер-электронщик, инженер в сфере телекоммуникаций и т.д.
Помимо этого, инженер-проектировщик при наличии опыта может осуществлять научную, педагогическую и предпринимательскую деятельность.
система парадокс
