Монтаж и установка пожарной сигнализации

НОРМЫ — ДОКУМЕНТЫ

Работы по монтажу пожарной сигнализации должны выполнять компании, которые имеют лицензию на осуществление этого вида деятельности.

Кроме того, всё используемое оборудование также должно быть сертифицировано, иметь соответствующую документацию и технические паспорта.

Требования к установке пожарной сигнализации.

Для того чтобы система автоматической пожарной сигнализации была эффективной и могла беспроблемно функционировать во время всего срока своей эксплуатации, при ее проектировании необходимо учитывать возможность изменения конфигурации.

Это необходимо по нескольким причинам. В здании, где устанавливается пожарная сигнализация, впоследствии могут проводиться капитальные или косметические ремонтные работы. Довольно высока вероятность перепланировки, изменения назначение основных помещений или смена места расположения производственных мощностей, станков и механизмов.

Всё это может привести к необходимости изменения первоначальной схемы расположения извещателей и приемно-контрольных приборов. Исходя из этого, особые требования при монтаже пожарной сигнализации предъявляются к расположению кабельных сетей, сечению проводов их пропускной способности и т. п.

При проектировании и монтажных работах следует предусмотреть возможность масштабирования или модификации системы автоматической сигнализации.

При приобретении и установке приемно-контрольного прибора также необходимо учесть вероятность изменения топологии кабельных сетей и увеличения количества пожарных извещателей (подключаемых шлейфов).

Установка извещателей автоматической противопожарной сигнализации производится во всем здании, включая технологические помещения, кроме лестничных пролетов. Так же, в соответствии с нормами монтажа пожарной сигнализации, допускается ее отсутствие в помещении, где осуществляются так называемые «мокрые» процессы, связанные с водой (душевые, санузлы и т.п.).

При проектировании и монтаже необходимо учитывать не только нормы установки автоматической пожарной сигнализации, но и обеспечить простоту ее эксплуатации и последующего обслуживания, удобный доступ для ремонта различных устройств, а также защитить приборы от несанкционированного доступа и различных воздействий:

• механических;
• электромагнитных;
• химических;
• повышенной влажности.

Особое внимание уделяется обеспечению свободного доступа технического обслуживающего персонала к приемно-контрольным приборам и источникам электроснабжения.

После того как монтажные работы пожарной сигнализации были выполнены, необходимо заключить договор о техническом обслуживании системы. Оптимальным вариантом является, если обслуживание выполняет та же организация, что осуществляла установку. Ее специалисты владеют полной информацией об особенностях прокладки кабелей, техническом состоянии и эксплуатационных возможностях оборудования.

Регламентные работы по сервисному обслуживанию выполняются в соответствии с графиком, но не реже одного раза в месяц.

Нормы монтажа и правила установки автоматической пожарной сигнализации

В соответствии с нормативами для каждого помещения предусмотрено наличие не менее двух пожарных извещателей. Конкретное количество зависит от площади и назначения сооружения. Иногда допускается установка одного устройства, но для этого необходимо выполнить ряд требований технического и нормативного характера.

Это может привести к тому, что экономия на оборудовании становится нецелесообразной.

Точечные пожарные извещатели.

Устанавливаются под межэтажными перекрытиями (кроме датчиков пламени). Если нет технической возможности, к примеру, установлены натяжные потолки, то допускается установка на стенах, колоннах или других несущих конструкциях сооружений. Если помещение имеет большую площадь, допускается установка точечных извещателей на натянутых тросах.

При этом устройства должны иметь устойчивое положение, а расстояние от плоскости декоративно-отделочного материала перекрытия до нижней части прибора не должно превышать 300 мм.

Если извещатель устанавливается на потолке, расстояние до стены должно быть не менее 100 мм. Если установка выполняется на стене или колонне, допустимое расстояние до потолка варьируется в пределах 100-300 мм., а до угла стен, независимо от того внутренний он или внешний, не менее 100 мм.

При монтаже дымовых точечных извещателей необходимо учитывать расположение вентиляционных отверстий и направление воздушных потоков в помещении.

Тепловые детекторы, в соответствии с требованиями, должны устанавливаться в каждой технологической нише огражденной строительными конструкциями шириной не менее 0,75м.

При этом извещатели, которые могут быть подвержены механическим воздействием, должны быть оборудованы защитными конструкциями:

• решетками;
• колпаками;
• коробами,

но лишь в том случае если эти приспособления не будут нарушать нормальную работу чувствительных сенсоров.

При установке точечных тепловых извещателей необходимо полностью исключить возможность влияния конвекционных тепловых потоков на устройство.

Линейные дымовые детекторы устанавливаются на стены, колонны или другие вертикальные несущие конструкции, предотвращающие возможность сильной вибрации.

Монтаж должен быть выполнен таким образом, чтобы ось излучения находилась на расстоянии не менее 100 мм от потолка.

В зону действия не должны попадать передвижные конструкции окон и дверей. Желательно, чтобы оптическая ось сканирующего луча проходила через один или несколько воздушных потоков.

Ручные пожарные извещатели.

Даже несмотря на полную автоматизацию процессов выявления очага возгорания и оповещения о нём оператора нормативы предписывают необходимость установки ручных устройств оповещения в каждом помещении.

Эти устройства устанавливаются на стене около выхода из помещения на высоте 1,5 м от уровня пола. Их монтаж должен быть выполнен таким образом, чтобы в будущем устройство не закрывала мебель, и оно было расположено в хорошо освещённом месте.

Приемно-контрольные приборы.

В соответствии с правилами монтажа пожарной сигнализации ПКП с небольшой информационной емкостью до 5 шлейфов должны устанавливаться на высоте не менее 2,2 м. в помещениях общего назначения. Если монтаж производится в специально выделенном помещении, то прибор устанавливается на произвольной высоте, удобной для его обслуживания без применения специальных средств; лестниц, стремянок и т.п.

При монтаже ПКП в местах доступных для посторонних (магазины, торговые залы и т.п.), то для предотвращения несанкционированного доступа прибор располагается в металлическом запираемом шкафу.

Приборы средней и большой информационной емкости в обязательном порядке устанавливаются в специально выделенных помещениях. На столе, специальной несущей конструкции или на стене на расстоянии не менее 1м. от пола.

Запрещается размещение ПКП в следующих местах:

• шкафах из сгораемых материалов;
• помещениях с постоянной высокой влажностью, насыщенных парами кислот (аккумуляторные) или агрессивных газов;
• помещениях с высоким уровнем взрывоопасности;
• на расстоянии до 1м от систем отопления.

В начало

Основные нормативные документы

Большинство производственных и коммерческих объектов, зданий общественной, муниципальной и общегосударственной инфраструктуры не могут функционировать без оснащения пожарной сигнализацией.

При этом для введения в действие системы и ее эксплуатации необходим следующий комплект документации:

• проект на монтаж и установку оборудования;
• акт о выполнении пусконаладочных работ, подписанный представителями заказчика и организации выполняющей монтаж;
• договор о предоставлении технического обслуживания;
• акт ввода системы пожарной сигнализации в эксплуатацию.

Техническое обслуживание так же должно осуществляться в соответствии с РД 009-01-96, где определены основные типы работ и периодичность их выполнения. Обязательно наличие на объекте журнала регистрации работ по техобслуживанию и ремонту систем сигнализации и автоматики.

Пожарная сигнализация: проектирование, монтаж, обслуживание

Для тушения возможных очагов пожаров в зданиях цехов промышленных производств, логистических, складских комплексов, объектов общественного назначения проектируется, устанавливается сложная автоматическая противопожарная защита, включающая современные стационарные системы пожаротушения – аэрозольные, порошковые, комбинированные, газовые.

Кроме того, для обеспечения безопасности людей, находящихся в зданиях административного, культурно-зрелищного, торгово-развлекательного назначения, в обязательном, часто административно-принудительном, порядке монтируются системы противодымной защиты, в т.ч. дымоудаления, подпора свежего воздуха; а также противопожарные шторы, двери, надежно препятствующие распространению ядовитых дымовых газов, открытого огня по помещениям всех этажей зданий; включая эвакуационные пути и выходы.

Многие, видя эти новинки противопожарной автоматики, совершенно забывают, что их технической основой, неотъемлемой частью по-прежнему является привычная всем пожарная сигнализация. Работы по монтажу и обслуживанию пожарной сигнализации, проектированию установок, систем – это то, без чего и сегодня невозможно вовремя обнаружить пожар.

О проектировании

Нужно ли проектировать установки АПС, тратя на это деньги, ведь такие системы весьма просты в техническом плане – стандартный набор/комплект датчиков дыма, тепловых, ручных, звуковых пожарных извещателей, прибор/блок контроля и управления, «куча» проводов с крепежными изделиями, да и все…

Такое мнение довольно часто можно услышать от собственников зданий, арендаторов защищаемых объектов, руководства как государственных учреждений, организаций, так и частных предприятий, считающих, что достаточно пройтись по помещениям; в лучшем случае нарисовать простейшие поэтажные план-схемы с расстановкой минимума датчиков и можно на основании этого приступать к монтажу пожарной сигнализации.

Что лежит в основе такого подхода вполне понятно – это минимизация расходов на любые работы, не связанные с основной деятельностью, жесткая экономия на «внеплановых» проблемах.

Да, вполне возможно, такой способ решения приемлем для торгового киоска площадью в два десятка кв. м.

, но абсолютно не приемлем уже для двухэтажного административного здания; не говоря о более сложных, больших по площади, количеству этажей, строительному объему объектов, которые необходимо защищать комплексно, на основании действующих сводов правил, СНиП, ГОСТ, касающихся обеспечения пожарной безопасности.

Нормативные требования для России в части необходимости проектирования установок/систем АПС выглядят следующим образом:

• Для создания проектной документации, рабочих проектов автоматической как пожарной, так и охранной сигнализации для защиты новостроящихся, реконструируемых, вводимых в строй после капремонта объектов строительства, требуется допуск СРО – саморегулируемой организации строителей на право осуществления проектных работ. Исключения из объектов защиты – индивидуальные гаражи/боксы без осуществления предпринимательской деятельности в них; строения, сооружения некапитального, вспомогательного назначения, использования, такие как ларьки, навесы; частные жилые дома и здания блокированной постройки высотой до 3 этажей.
• При разработке проектной документации для существующих, эксплуатируемых зданий любого назначения, как ни странно, никакой лицензии не требуется; т.к. такой вид работ не входит в перечень лицензируемых МЧС России в отличие от монтажа, выполнения пусконаладочных работ, диспетчеризации, технического сервиса и текущего ремонта ОПС.

Читайте также:  GSM охранная сигнализация «Дачник»: преимущества, характеристики

Вот такой казус в нормотворчестве, поэтому проектировать установки АПС может каждый желающий, хотя на практике это, конечно, все те же специализированные предприятия, что проводят монтажно-наладочные, сервисные работы по этому направлению создания систем безопасности, поддержания их в работоспособном состоянии; государственные и частные проектные организации.

В соответствии со ст. 83 ФЗ-123 существуют следующие требования к системам пожарной сигнализации, автоматического пожаротушения:

• Установки АПС, АУПТ должны устанавливаться в зданиях, общественных, промышленных сооружениях в соответствии с проектными решениями, разработанными, утвержденными в установленном порядке.
• Требования к проектированию устанавливаются ФЗ-123, действующими нормативными документами.
• В соответствии с классификацией, видами, типами извещателей пожарных, они должны устанавливаться в защищаемых помещениях так, чтобы могли своевременно обнаружить возникновение очага пожара в любой точке.

Последнее требование весьма актуально, когда, кроме привычных всем дымовых, тепловых точечных и линейных пожарных извещателей, извещателей пламени, появились и широко внедряются при проектировании, монтаже радиоканальные, в т.ч. GSM датчики; а также газовые, комбинированные пожарные извещатели, более сложные как технически, так и в плане проведения монтажных, пусконаладочных, сервисных работ; но гораздо более эффективные.

Так, одни способны обнаружить возгорание намного раньше появления не только открытого огня, но и густого дыма; другие не требуют не только проводов для установки в помещениях защищаемого объекта, но моментально передают тревожную информацию с помощью сотовой связи на немыслимые ранее расстояния.

Существуют следующие нормы проектирования автоматической пожарной сигнализации:

• НПБ 110-03 – для эксплуатируемых объектов, возведенных до 01.05.2009, без проведения реконструкции или капремонта защищаемых зданий, сооружений.

Мчс россия пояснило, зачем нужен аудит пожарной безопасности и когда можно не устанавливать пожарную сигнализацию

На вопросы читателей «Российской газеты» по поводу вступившего в силу «Технического регламента о требованиях пожарной безопасности» отвечают специалисты  Департамента надзорной деятельности МЧС России.

На каком расстоянии можно возводить опасный объект (баня) от дворовых построек?

— В соответствии с частью 2 статьи 75 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее — Технический регламент) противопожарные расстояния между жилым домом и хозяйственными постройками, а также между хозяйственными постройками в пределах одного садового, дачного или приусадебного земельного участка не нормируются.

Допустима ли установка котла индивидуального газового отопления в 9-ти этажном доме на первом этаже с выводом дымоотвода под окна второго этажа этого же здания?

— Возможность устройства котельных, работающих на газообразном топливе, определяется в каждом отдельном случае на конкретном объекте в соответствии с требованиями раздела 6.9 Свода правил СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям».

Какова должна быть толщина стали для воздуховодов с нормируемым пределом огнестойкости? (Согласно требованиям СНиП 41-01-2003 толщина стали должна быть не менее 0,8 мм.)

— Требуемая толщина стали для воздуховодов определяется в зависимости от требуемого предела огнестойкости на стадии проектирования.

При этом требования к системам вентиляции регламентированы положениями Свода правил СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования».

Нужна ли лицензия на обучение работников организаций по программе пожарно-технический минимум «Огневые работы», «Пожарная безопасность»?

— Наличие лицензии в области пожарной безопасности для организаций, осуществляющих деятельность по обучению населения, законодательством Российской Федерации не предусмотрено.

Завод является опасным производственным объектом. На объект составляется декларация пожарной безопасности. Согласно ст.64 декларация предусматривает оценку пожарного риска (если проводится расчет риска). Кто определяет  необходимость проведения или не проведения расчёта?

— В соответствии с частью 3 статьи 6 Технического регламента при выполнении обязательных требований пожарной безопасности, установленных федеральными законами о технических регламентах, и требований нормативных документов по пожарной безопасности расчет пожарного риска не требуется.

Расчёт риска может быть выполнен только при проведении независимого пожарного аудита? Т.е. пожарный аудит является обязательным?

— Аудит пожарной безопасности является альтернативной государственному пожарному надзору формой оценки соответствия объектов защиты требованиям пожарной безопасности.

Нужна ли АУПТ в здании научно-исследовательского института общественно-социальных программ. Здание 2-х этажное с чердаком, площадь 1 и 2 этажей вместе 910 м. кв., строительный объем 3000 м.куб. Или достаточно АУПС.

— Необходимость оборудования объекта защиты автоматической установкой пожаротушения или автоматической пожарной сигнализацией должна определяться в каждом отдельном случае на конкретном объекте в соответствии с требованиями Приложения А Свода правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

необходимость вывода сигнала на ПЦН, в пожарную часть

              Доброго времени суток, всем постоянным Читателям нашего сайта и коллегам по цеху! Тема нашего обсуждения сегодня – необходимость вывода сигнала на ПЦН, в пожарную часть. Речь, само собой, идет, как минимум, о сигналах «Пожар» и «Неисправность» от систем противопожарной автоматики, таких как автоматическая пожарная сигнализация и автоматическое пожаротушение.

Вопрос вывода сигнала на ПЦН достаточно злободневный, нормативные требования вывода сигнала на ПЦН предусмотрены несколькими нормативными документами и очень часто не соблюдаются.

Пожарные инспектора, пока еще, смотрят на такое нарушение (отсутствие вывода сигнала на ПЦН) сквозь пальцы, так как недостаточно отработана инфраструктура приема тревожных сообщений, но уверяю Вас, очень скоро, соблюдения этих требований будут рассматриваться очень строго.

Связано это с активным развитием средств передачи тревожных сообщений по радиоканалу (система передачи сообщений СТРЕЛЕЦ-МОНИТОРИНГ), массовой организаций пультов быстрого реагирования, на базе охранных агентств, организаций расширенных пультов оперативного дежурства в пожарных частях.

 Понятно, что все эти услуги вывода сигнала на ПЦН платные, собственники объектов, подлежащих оборудованию средствами противопожарной автоматики, неохотно заключают договора, требующие ежемесячных финансовых вливаний, но тут уже надо выбирать – платить за услугу или платить штрафы.

             Сначала поговорим о нормативной базе, требующей организацию вывода сигнала на ПЦН.

СП5.13130-2009, п. 13.14.5 – требования к месту установки приемо-контрольных приборов систем противопожарной защиты.

Скачать документ СП5.13130-2009 Вы можете на нашем сайте, бесплатно, без СМС и прочей мути, просто, пройдя по ссылке sp-5.13130.2009.pdf (187 downloads)

Приведем пункт дословно:

 13.14.5 Приборы приемно-контрольные и приборы управления, как правило, следует устанавливать в помещении с круглосуточным пребыванием дежурного персонала.

В обоснованных случаях допускается установка этих приборов в помещениях без персонала, ведущего круглосуточное дежурство, при обеспечении раздельной передачи извещений о пожаре, неисправности, состоянии технических средств в помещение с персоналом, ведущим круглосуточное дежурство, и обеспечении контроля каналов передачи извещений.

В указанном случае помещение, где установлены приборы, должно быть оборудовано охранной и пожарной сигнализацией и защищено от несанкционированного доступа.

Правила производства работ по монтажу ОПС

16.09.2009

Работы по монтажу технических средств сигнализации должны производиться в соответствии с утвержденной проектно-сметной документацией или актом обследования (в соответствии с типо­выми проектными решениями), рабочей документацией (проект производства работ, техническая документация предприятий-из­готовителей, технологические карты) и действующими нормативными требованиями.

По объектам, охраняемым или под­лежащим передаче подразделениям вневедомственной охраны при органах внутренних дел (далее — подразделения охраны), проектная документация должна согласовываться с данными подразделениями.

Отступления от проектной документации или актов обследо­вания в процессе монтажа технических средств сигнализации не допускаются без согласования с заказчиком, проектной органи­зацией-разработчиком проекта и подразделениями охраны.

На объектах, охраняемых или подлежащих передаче подразделениям охраны, допускается производить монтажные работы по актам обследования в соответствии с типовыми проектными решениями за исключением объектов:

• нового строительства; • находящихся под надзором органов государственного контроля использования памятников истории и культуры;• имеющих взрывоопасные зоны.

П р и м е ч а н и е . В отдельных случаях по согласованию с органами государственного контроля использования памятников истории и культуры также допускается выполнение монтажных работ по актам обследования.

Для составления акта обследования создается комиссия в со­ставе представителей заказчика, подразделения охраны и при необходимости монтажно-наладочной организации.

Срок действия акта обследования — не более 2 лет. Действие акта может быть продлено на тот же срок комиссией.

Акт обследо­вания прекращает действовать при изменении профиля объекта и подлежит переутверждению при перемене заказчика.

Отступления от актов обследования и типовых проектных ре­шений в процессе монтажа технических средств сигнализации не допускаются без согласования с заказчиком и с соответствующи­ми органами, участвовавшими в составлении акта обследования.

Приемка зданий, сооружений под монтаж, порядок передачи оборудования, изделий и материалов монтажно-наладочной организации должны отвечать требованиям действующих нормативно-технических документов.

Изделия и материалы, применяемые при производстве работ, должны соответствовать спецификациям проекта, государствен­ным стандартам, техническим условиям и иметь соответствую­щие сертификаты, технические паспорта и другие документы, удостоверяющие их качество. Условия хранения изделий и мате­риалов должны отвечать требованиям соответствующих стандар­тов или технических условий.

Читайте также:  Выбор сервера для систем ip наблюдения: топ лучших моделей

При монтаже должны соблюдаться нормы, правила и меро­приятия по охране труда и пожарной безопасности.

В процессе монтажа технических средств сигнализации следует вести общий и специальный журналы производства работ и оформлять производственную документа­цию.

На объектах, где монтаж технических средств сигнализации выполняется по актам обследования, допускается не вести жур­нал производства работ.

Авторский надзор за производством монтажных работ осуществляется проектной организацией согласно требованиям СНиП 1.06.05-85, а технический надзор — подразделением охраны. Указания об отклонениях в процессе выполнения монтажных работ вносятся в журнал авторского надзора, если последний имеется на объекте.

Технические средства сигнализации допускаются к монтажу после проведения входного контроля. Входной контроль технических средств, поставляемых заказчиком, производится заказ­чиком или привлекаемыми им специализированными организа­циями.

Не допускается производить замену одних технических средств другими, имеющими аналогичные технические и эксплуатацион­ные характеристики, без согласования с органами охраны и про­ектной организацией.

Допускается использовать при монтаже технические средства с нарушенной пломбировкой предприятия-изготовителя. В этом случае прибор пломбируется организацией, проводившей его про­верку с замером основных технических параметров.

Монтаж технических средств систем безопасности следует выполнять с использованием средств малой механизации, механизированного и электрифицированного инструмента и приспособлений, сокращающих применение ручного труда.

Выбор типов охранных извещателей, их количества, определение мест установки и методов монтажа должны определяться в соответствии с требованиями действующих нормативных документов, видом и значимостью охраняемого объекта, принятой тактикой охраны, объектовой помеховой обстановкой, размерами и конструкцией блокируемых элементов, техническими характеристиками извещателей. При этом должно быть исключено образование непросматриваемых («мертвых») зон.

Магнитоконтактные извещатели предназначены для блокировки на открывание дверей, окон, люков, витрин и других подвижных конструкций. Их устанавливают, как правило, в верхней части блокируемого элемента, со стороны охраняемого помещения на расстоянии 200 мм от вертикальной или горизонтальной (в зависимости от типа магнитоконтактного извещателя) линии раствора блокируемого элемента.

При этом геркон извещателей предпочтительно устанавливать на неподвижной части конструкции (плинтусе, дверной раме), а магнит — на подвижной части (двери, оконной раме).

При блокировке внутренних дверей магнитоконтактные извещатели в зависимости от типа должны устанавливаться с внутренней стороны дверей, а при необходимости — с обеих сторон с включением извещателей в разные шлейфы сигнализации.

Выключатели путевые конечные предназначены для блокировки на открывание строительных конструкций, имеющих значительные массу и линейные размеры (ворота, погрузочно-разгрузочные люки и т.п.).

Выключатели следует устанавливать на наиболее массивных деталях блокируемой конструкции на кронштейнах. Корпуса или основания выключателей должны быть заземлены.

Крепление выключателей на заземленных металлических панелях не освобождает от необходимости присоединения заземляющего провода.

Поверхностные ударноконтактные извещатели предназначены для блокировки остекленных конструкций, расположенных не ближе 5 м от проезжей части улицы.

Монтаж извещателей следует производить со стороны охраняемого помещения. Места расположения составных частей извещателей определяются количеством, взаимным расположением и площадью блокируемых стеклянных полотен.

Извещатели крепят к поверхности стеклянного полотна клеем.

Блокировка остекленных конструкций алюминиевой фольгой производится при наличии на охраняемом объекте вибрационных или автотранспортных помех.

Фольгу следует наклеивать по периметру блокируемого стеклянного полотна с внутренней стороны обвязки с помощью масляной краски, лака или грунта.

Блокировка фольгой должна обеспечивать защиту конструкций как от разрушения стекла, так и от извлечения стекла из обвязки (или его поворота в обвязке) без разрушения.

При блокировке проемов из профилированного стекла или стеклоблоков фольгу следует приклеивать через середину стеклоблока параллельно контурным линиям проема с шагом не более 200 мм. Приклеивание фольги к поверхности стекла должно выполняться при положительных температурах окружающего воздуха. Соединение фольги со шлейфом сигнализации следует выполнять гибкими проводниками.

После приклеивания фольги на нее необходимо нанести краску, при этом полоса краски должна выступать за края фольги не менее чем на 3 мм. П-образная наклейка фольги (только верхняя и боковые стороны обвязки) не допускается. После выполнения всех монтажных работ по наклейке фольги на остекленные конструкции следует с помощью омметра проверить ее целостность.

При блокировке некапитальных строительных конструкций «на пролом» провод ПЭЛ, ПЭВ или аналогичный диаметром 0,18…0,25 мм следует прокладывать с внутренней стороны конструкций по всей площади параллельно контурным линиям и крепить скобами с шагом крепления 200 мм. Расстояние между длинными сторонами блокирующего провода при открытом или скрытом способе прокладки должно быть не более 200 мм.

При открытом способе прокладки провод должен быть затишен от механических повреждений фанерой, оргалитом, гипсокартонном или другими аналогичными материалами.

При скрытом способе прокладки провод должен укладываться в штробы с последующей их заделкой клеевой шпаклевкой и закрашиванием. Глубина и ширина штроба должны быть не менее двух диаметров прокладываемого провода.

Блокировку зарешеченных проемов следует выполнять обвиванием предварительно окрашенных горизонтальных и вертикальных прутьев решетки двойным гибким проводом для исключения возможности закорачивания блокированных участков.

Прокладываемые провода должны повторять конфигурацию решетки. После блокировки провода и решетка окрашиваются вновь.

Переход провода с одного прута решетки на другой следует производить по обвязке рамы скрытым способом.

Монтаж емкостных, радиоволновых, ультразвуковых, оптикоэлектронных и комбинированных извещателей следует выполнять на жестких, устойчивых к вибрации опорах (капитальные стены,

колонны, столбы и т.п.) с помощью кронштейнов или специальных подставок и исключать возможность ложного срабатывания извещателей по этой причине.

В защищаемой зоне, а также вблизи ее на расстояниях, указанных в технической документации, не должно быть посторонних предметов, изменяющих зону чувствительности извещателей. При установке в одном помещении нескольких радиоволновых извещателей необходимо применять извещатели, имеющие разные частотные литеры.

Монтаж поверхностных пьезоэлектрических извещателей, предназначенных для блокировки потолочных перекрытий, полов и стен помещений от пролома, производится в местах, защищенных от механических повреждений и доступа посторонних лиц из расчета 75… 100%-ного охвата охраняемой площади.

При монтаже извещателей, блокирующих оконные и дверные проемы в деревянной обвязке, следует применять, как правило, скрытую их установку (в строго обоснованных случаях допускаются отступления от данного правила).

Размещение и монтаж автоматических тепловых, дымовых, световых и ручных пожарных извещателей должны производиться в соответствии с проектом, требованиями НПБ 88-2001*, технологическими картами и инструкциями.

Количество автоматических пожарных извещателей определяется необходимостью обнаружения загораний по всей контролируемой площади помещений (зон).

Если система пожарной сигнализации предназначена для управления автоматическими установками пожаротушения, дымоудаления и оповещения о пожаре, то для формирования команды управления в защищаемом помещении или зоне должно быть: • не менее трех пожарных извещателей при включении их в шлейфы двухпороговых приборов или в адресные шлейфы, или в три независимых радиальных шлейфа однопороговых приборов;

• четырех пожарных извещателей при включении их в два шлейфа однопороговых приборов по два извещателя в каждый шлейф.

Дымовые и тепловые пожарные извещатели следует устанавливать, как правило, на потолке.

При невозможности установки извещателей на потолке допускается установка их на стенах, балках, колоннах.

Допускается также подвеска извещателей на тросах под перекрытиями зданий со световыми, аэрационными, зенитными фонарями.

В этих случаях извещатели необходимо размещать на расстоянии не более 300 мм от потолка (включая габаритные размеры извещателя).

Дымовые и тепловые пожарные извещатели следует устанавливать в каждом отсеке потолка, ограниченном строительными конструкциями (балками, прогонами, ребрами плит и т.п.), выступающими от потолка на 0,4 м и более.

При наличии на потолке выступающих частей от 0,08 до 0,4 м контролируемая извещателем площадь уменьшается на 25 %.

При наличии на потолке в контролируемом помещении коробов, технологических площадок шириной 0,75 м и более, имеющих сплошную конструкцию и отстоящих по нижней отметке от потолка на расстояние более 0,4 м, необходимо под ними дополнительно устанавливать пожарные извешатели.

Автоматические пожарные извещатели необходимо устанавливать в каждом отсеке помещения, образованном штабелями материалов, стеллажами, оборудованием и строительными конструкциями, верхние края которых отстоят от потолка на 0,6 м и менее.

Автоматические пожарные извещатели одного шлейфа пожарной сигнализации должны контролировать не более пяти смежных или изолированных помещений, расположенных на одном этаже и имеющих выходы в общий коридор (помещение).

Автоматическими пожарными извещателями одного шлейфа пожарной сигнализации допускается контролировать в общественных, жилых и вспомогательных зданиях до 10, а при выносной световой сигнализации от автоматических пожарных извещателей и установке ее над входом в контролируемое помещение — до 20 смежных или изолированных помещений, расположенных на одном этаже и имеющих выходы в общий коридор (помещение).

Количество автоматических пожарных извещателей, включаемых в один шлейф пожарной сигнализации, определяется техническими характеристиками приемно-контрольной аппаратуры.

При размещении приборов приемно-контрольных, контрольных панелей и других технических средств систем безопасности (далее — приборов) должны быть учтены требования РД 78.36.003-2002, РД 78.145-93, НПБ 88-2001*.

Установка приборов малой информационной емкости (до пяти шлейфов сигнализации) должна производиться: • при наличии специально выделенного помещения — на высоте, удобной для обслуживания;

• при отсутствии специально выделенного помещения — на высоте не менее 2,2 м.

Установка приборов в местах, доступных для посторонних лиц, например в торговых залах предприятий торговли, должна производиться в запираемых шкафах, конструкция которых не влияет на работоспособность приборов.

Если по требованиям пожарной безопасности не допускается устанавливать приборы непосредственно в помещении, оборудованном средствами сигнализации, то они устанавливаются вне помещения в запираемых металлических шкафах или боксах, блокируемых на открывание.

Установка приборов средней и большой информационной емкости должна производиться в выделенных помещениях: на столе, стене или специальной конструкции, на высоте, удобной для обслуживания, но не менее ! м от уровня пола.

Не допускается установка приборов:

• в сгораемых шкафах, на расстоянии менее 1 м от отопительных систем; • взрывоопасных помещениях;• помещениях пыльных и особо сырых, а также содержащих пары кислот и агрессивных газов.

Читайте также:  Охранно пожарная сигнализация «стрелец интеграл»: область применения и отзывы

Размещение пожарных приемно-контрольных приборов на объектах без персонала, ведущего круглосуточное дежурство

Обязательно ли нужен проект пожарной сигнализации

Здравствуйте, друзья! На этот раз хотелось бы поговорить о таком важном моменте, как проектирование пожарной сигнализации. Почему важном, да потому что установка и настройка пожарной сигнализации осуществляется согласно проекту. А всегда ли должен быть проект?

Проект пожарной сигнализации

конечно, далеко не всегда делается. И монтаж пожарной сигнализации не всегда делается по проекту. На маленькие объекты, обычно, не делают проекты. В каких случаях необходимо проектирование пожарной сигнализации?

Во-первых, при строительстве нового здания: проект пожарной сигнализации обязателен, т.к. при отсутствии систем пожарной безопасности строение даже не введут в эксплуатацию.

Во-вторых, по предписанию Госпожнадзора: если есть такой пункт, а как мы все знаем, что все пункты предписаний необходимо устранить в течение определенного отрезка времени.В противном случае, соответствующие органы могут прекратить осуществление трудовой деятельности организации, не устранившей нарушения пожарной безопасности.

В-третьих, на больших объектах для грамотного построения системы необходим проект пожарной сигнализации. Потому что, без проекта сложно учесть все моменты, особенно, когда пожарная сигнализация сложна, функциональна и сопряжена с различными системами (речевое оповещение, пожаротушение, дымоудаление и т.п.) и управляет ими, в случае тревоги.

Ну и еще один момент – это когда Вы сами пожелаете заказать услугу на проектирование пожарной сигнализации. А зачем лишний раз тратить на это деньги, если нет необходимости ?, подумаете Вы. И, наверное, будете правы в большинстве случаев.

Но, если не жалко потратить дополнительные средства, то проект пожарной сигнализации будет очень полезен обслуживающей организации, и для проведения обслуживания, и для проведения ремонтных и восстановительных работ.

А чтобы узнать цены на проект пожарной сигнализации следуйте сюда.

Ведь, далеко не факт, что техническое обслуживание пожарной сигнализации (договор на эту услугу нужно будет заключать обязательно, согласно нормам пожарной безопасности) будет осуществлять именно та компания, которая выполняла монтаж.

Потому что, к примеру, другая организация может предложить Вам более выгодные условия по обслуживанию.

А зачем переплачивать, неважно какая компания будет проводить обслуживание системы, та, которая смонтировала сигнализацию или другая, главное чтобы у обслуживающей организации была лицензия и специалисты соответствующей квалификации.

Так вот, если будет проект пожарной сигнализации, обслуживающей организации будет гораздо проще и удобнее разобраться с системой “на первых порах”. Но, я Вас уверяю, что отсутствие проекта никак не повлияет на заключение договора с организацией, которая предложит более выгодные условия. Даже без проекта компания разберется с системой и будет ее обслуживать. Ведь это и в их интересах тоже.

В общем, теперь Вы понимаете, когда необходимо проектирование пожарной сигнализации. Если ваш случай не попадает под обязательные пункты, то проект пожарной сигнализации – исключительно Ваше желание или нежелание. На самом деле, конечно, удобнее иметь проект. Но, он стоит денег, и иногда приличных: в зависимости от площади объекта и сложности системы.

Я поведал Вам о необходимости проектирования пожарной сигнализации в тех или иных случаях. Всем спасибо, всем до новых встреч в новых статьях!

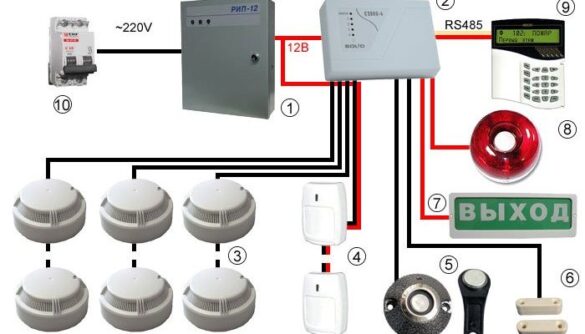

Монтаж системы охранной пожарной сигнализации

ГЛАВНАЯ        CCTV        СКУД        ОПС        ИТС        СТАТЬИ

Работам по установке охранно пожарной сигнализации (ОПС) обязательно предшествуют несколько организационных этапов. Это:

• обследование объекта;
• составление технического задания (ТЗ) на проектирование;
• разработка проектной документации.

Цель обследования – определение конструктивных особенностей здания (помещений) для определения типа, мест установки ДАТЧИКОВ и приборов ОПС.

Поскольку требования для монтажа охранной (ОС) и пожарной (ПС) сигнализации не совпадают, то акценты при обследовании для каждой из систем различны. Например, высота потолков критична для размещения противопожарного оборудования, а материал и толщина стен учитываются при установке охранной сигнализации.

Обследование требует наличие специальных знаний, навыков, одной статьи и нескольких дней для обучения этому процессу недостаточно. Тем не менее в разделе про монтаж охранных систем основные вопросы выбора, размещения оборудования будут рассмотрены.

Монтаж пожарной сигнализации требует лицензии, поэтому своими руками его можно выполнить на даче, в частном доме, гараже, но не в общественных местах, складах, предприятиях.

Результаты обследования отражаются в акте, где описываются особенности конструкции помещений, вплоть до наличия выступающих ниже уровня потолка балок, коробов иных строительных элементов. Повторюсь, здесь своя специфика. Правильно составленный акт обследования – база, которая может облегчить другие этапы: разработка ТЗ, проектирование.

В отдельных случаях работы по монтажу ОПС допускается проводить на основании одного этого документа.

Техническое задание содержит информацию о типах приборов, извещателей, способах прокладки шлейфов, кабельных соединений.

Если акт обследования составлен подробно, добросовестно, то ТЗ на его основании составляется легко и быстро.

По большому счету, оно может оказаться ненужным, но при проведении тендеров, аукционов, торгов используется часто, особенно для крупных объектов.

Интересно, что утверждается техническое задание заказчиком, который, как правило, ничего в этом не понимает. Но это наши реалии, которые меня уже удивлять перестали.

Что касается проекта – для крупных объектов он необходим.

Любой монтажник ОПС должен знать основные нормы и правила установки системы, но для крупных объектов:

• существуют ситуации, требующие нестандартных решений;
• схема соединений сложна и в голове ее удержать сложно;
• при обслуживании сигнализации без технической документации разобраться что к чему бывает невозможно.

Общие вопросы проектирования ОПС рассмотрены здесь. А на этой странице – про проект пожарной сигнализации.

Монтаж охранной сигнализации

При самостоятельной установке сигнализации дома, на даче или в гараже наличие проекта на охранную систему не обязательно. Для тех кто решил сделать это своими руками нужно определить способ охраны:

• автономно;
• с контролем системы по GSM каналу.

Есть еще вариант с выводом сигнализации на ПЦО, но здесь без привлечения сотрудников охранного предприятия не обойтись. На этом сайте существует целый раздел про установку охранной сигнализации:

• дома;
• на даче;
• в квартире;
• гараже.

Датчики и приборы для всех вариантов, в принципе, применяются одинаковые. Разница в полноте блокировки, а значит в надежности охраны и своевременности обнаружения проникновения.

Конкретный пример: единственный датчик движения, установленный в комнате обнаружит присутствие в ней нарушителя. Но произойдет это после того, как он разобьет окно или вскрытиеает дверь. То есть, между началом преступный действий и их обнаружением пройдет некоторое время. Для оперативного реагирования на сигнал тревоги это недопустимо.

Дополнив нашу систему извещателями, реагирующими на разбитие окна, пролом или открывание двери, получим несколько минут, способных предотвратить кражу. Если мы планируем к монтажу простую звуковую сигнализацию, то спугнуть нарушителя лучше пока он не проник в дом.

Кроме того, если снаружи видно, что объект оборудован охранной системой (например, установлены датчики на окнах), то это может оказаться действенным сдерживающим фактором.

Если вы выбрали GSM сигнализацию, то, скорее всего, решили самостоятельно реагировать на тревожные извещения. Будем считать, что вы реально оценили свои силы и степень грозящей опасности. Вернемся к технической стороне.

Чтобы не приехать на дачу с бейсбольной битой и убедиться что на вашу собственность никто посягать не собирался, а дело в случайно сработавшем датчике, нужно повысить достоверность обнаружения. Сделать это можно за счет:

Второй вариант предусматривает установку видеонаблюдения или аудиоконтроля, работающих под управлением ОПС. Наиболее простой и распространенный способ – монтаж охранной GSM сигнализации с видеокамерой. При получении сигнала тревоги можно визуально оценить обстановку.

Более дешевый способ – монтаж системы, к которой можно подключить микрофон. Прослушивание подозрительных звуков менее информативно, но лучше чем ничего.

Датчики и приборы должны обмениваться информацией. Для этого есть два способа:

Каждый имеет особенности, причем категория объекта не является решающим в пользу любого из вариантов. При монтаже беспроводной системы новичку лучше приобрести готовый GSM комплект оборудования. Он проще при установке, настройке.

В завершение о брендах, производителях систем и оборудования охранной сигнализации.

Мне непонятен мазохизм с которым определенная группа пользователей приобретает китайские поделки, а потом на форумах ищет мануалы и способы настройки.

Ниши производители ничем не хуже (в части сигнализаций). Более того, режимы и настройки российских систем соответствуют требованиям нормативных документов МВД и МЧС.

Добавьте сюда нормальные, а не корявый перевод, описания, инструкции, доступную техническую поддержку и решите, насколько оправдана экономия в 1-2 тыс. рублей на товарах из Поднебесной.

В начало

  *  *  *

© 2014-2018 г.г. Все права защищены.

Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

raspberry это
