Самодельная GSM сигнализация
Читать все новости ➔
Добрый день, всем посетившим мою страничку. Решил открыть общественности один из своих проектов. Проект — GSM сигнализация. Когда то задумывался как коммерческий проект.
В общем, вот краткое описание уже реализованных функций:Функции: 1. Запуск двигателя в установленное время, ежедневно. 2.
Запуск двигателя при определенной температуре. 3. Прогрев заданное время 2-55 мин. 4. Запуск двигателя по DTMF команде телефона с прослушиванием салона. 5. Останов двигателя по DTMF команде телефона. 6. Запуск двигателя по «маяку». 7. Останов двигателя по «маяку». 8.
Получение температуры с датчиков через СМС. 9. Звонок на телефон хозяина в случае тревоги. 10. Смс на телефон в случае тревоги. 11. Проверка баланса сотового телефона сигнализации. 12. Закрытие, открытие с пульта 13. Пульт с обратной связью с неповторяющимися комбинациями 14.
Блокировка автомобиля — антиугон 15. Предварительный прогрев(электроподогрев)
Список можно продолжать до бесконечности.
Основные DTMF команды, которые реализованы в данный момент:1: Завести двигатель. 2: Заглушить двигатель.
(если машина заведена с ключа и не находиться в режиме охраны — блокировать авто) 3: Ввести текущее время и дату (ГГ/ММ/ДД,ЧЧ:ММ) 4: Включить/Выключить завод по времени (1 сигнал — вкл, 2 сигнала — выкл) 5: Включить/Выключить датчик удара (1 сигнал — вкл, 2 сигнала — выкл) 6: Включить/Выключить завод по температуре (1 сигнал — вкл, 2 сигнала — выкл) 7: Включить/Выключить звук (1 сигнал — вкл, 2 сигнала — выкл) 8: Ввести время завода (ЧЧ:ММ) 9: Ввести температуру завода (ТТ) ,вводимая температура считается ниже нуля
0: Ввести время прогрева (ММ) 02 мин — 55 мин
*: Настройки
00: Включить/выключить предваиртельный подогрев 01: Время прокрутки стартера 0.5 сек 02: Время прокрутки стартера 0.8 сек 03: Время прокрутки стартера 1.0 сек 04: Время прокрутки стартера 1.2 сек 05: Время прокрутки стартера 1.5 сек 06: Датчик заведенного двигателя. Активный Низкий 07: Датчик заведенного двигателя. Активный Высокий 08: Датчик двери.Активный Низкий 09: Датчик двери.Активный Высокий 10: Ввести время предварительного подогрева (ММ) 11: Проверка запуска двигателя по напряжению 12: Проверка запуска двигателя по датчику 13: Ввести секретный пароль для функции сброса настроек
14: Выключить GSM модуль. включается после перепитки или при тревоге.
*: Разрешение датчика тревоги. Активный Высокий
#: Сброс всех настроек!
#: Получить состояние сигнализации посредством SMS
Ну и фотографии первой версии, прототип так сказать. С тех пор как этот прототип появился, печатная плата и схема была переработана неоднократно.
Ну и конечно же схема, может быть не полная, потому что схема вся в голове.
Как сделать самодельную GSM сигнализацию?
Современное общество просто немыслимо без охранных сигнализаций. Охранная сигнализация может быть и противопожарной, и обычной, работающей против злоумышленников. Все зависит от того, в каком месте она устанавливается, и какой функционал должна в себе нести. GSM сигнализация своими руками – сравнительно недорогое и достаточно эффективное решение для охраны гаража или дома.
Сейчас существует большое количество компаний, готовых установить сигнализацию, в том числе и GSM. Схема подобных систем не так сложна, как может показаться на первый взгляд.
Главное, разобраться в некоторых нюансах и вполне можно не прибегать к помощи сторонних лиц, а сделать сигнализацию своими руками. Это обойдется гораздо дешевле, а ее постоянное обслуживание будет зависеть только от вас.
То есть, вы сами сможете ее чинить и проводить сервис.
Хочешь сделать правильно – сделай сам
Самое широкое распространение подобной сигнализации – в гараже. Простейшая самодельная GSM сигнализация поможет решить ряд проблем, добавить вам уверенности в сохранности автомобиля.

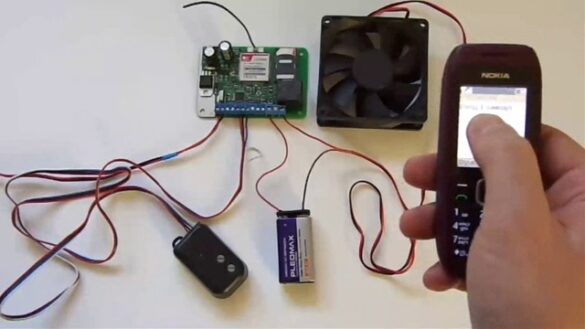

Что нужно иметь, чтобы сделать сигнализацию своими руками?
- Во-первых, умение работать с паяльником и сам прибор.
- Во-вторых, начальный набор знаний в области электроники.
- В-третьих, наличие ненужного мобильного телефона, работающего на кнопках. Сенсорный телефон не подойдет.
- В-четвертых, обыкновенный магнит.
- В-пятых, гермекон. Он может быть как трехконтактный, так и двухконтактный. Все зависит от схемы подключения.
- В-шестых, набор проводов и наличие одноклавишного выключателя.
Если внимательно приглядеться на вышеуказанный перечень, можно прийти к выводу, что стоимость будущей системы невысокая. Подобная охранная сигнализация, сделанная своими руками, будет долго служить, если все последующие шаги выполните правильно.
Монтажные работы
Хорошая GSM сигнализация своими руками будет долго и правильно работать, если пошагово выполнять следующие действия:
- Для начала настройте на своем мобильном телефоне, который будете использовать для сигнализации, опцию вызова абонента нажатием одной кнопки. Данный абонент – вы.
- После этого максимально осторожно разберите сотовый телефон, оголите плату, которая расположена под клавиатурой. Далее необходимо выбрать схему подключения. Их существует всего две. На данном этапе все упирается в то, совпадает ли кнопка отбоя и выключения или нет.
- В случаях, когда выключение и отбой совпадают, нужно припаять провод к данной кнопке. Второй провод припаивается на цифровую клавишу, которая соответствует функции быстрого вызова. Именно с него и набирается номер вашего телефона. Что касается гермекона, то нужно использовать тот, который имеет стандартную схему замыкания.
- В случаях, когда выключение и отбой не совпадают, необходимо припаять еще один проводок к другой кнопке. При этом один из проводов окажется общим. Что касается гермекона, то применяется тот, который имеет три контакта.
- Приступайте к монтажу замкнутой цепи, работая со схемой. Необходимо установить на гаражные ворота магнит, после чего настроить геркон таким образом, чтобы контакт с ним означал разомкнутость цепи.
Полученная охранная сигнализация работает достаточно просто. Если гаражные ворота начинают открываться, то контакты замыкаются при помощи геркона. Как следствие, на ваш телефон поступает звонок. Это служит тревожным сигналом.
Важно отметить, что перед началом монтажа следует продумать, как проделать работу, чтобы охранная сигнализация была меньше всего заметна для постороннего взгляда. Кроме того, все элементы необходимо защитить от действия влаги.
Читайте также: Пожарная безопасность на судне: виды средств тушения
В перечне, необходимом для обустройства сигнализации, есть выключатель. Он как раз служит для того, торбы включать или выключать систему. Все очень просто и функционально.
Вы сразу же сможете оценить основной плюс обустройства подобной сигнализации. Дело в том, что она не зависит от сети электричества. Вам нужно будет лишь своевременно проводить зарядку на мобильном телефоне, который используется в системе. Существует аккумуляторы, способные держать заряд больше двух недель. Кстати, подобные мобильные телефоны с аккумуляторами стоят от 890 рублей и выше.
В гаражах, которые имеют электросеть, можно адаптер смонтировать непосредственно в сеть. Тогда вам нужно будет следить за тем, чтобы не было перебоев с подачей электроэнергии.
Нюанс, который важно знать
Если воры проникнут внутрь вашего гаража, который оборудован сигнализацией, то смогут быстро обнаружить ее и выключить. При этом у сигнализации есть определенное время, чтобы она сработала. Это длится буквально пару секунд. В это время идет процесс установки связи с номером телефона вашего мобильника.
При быстром закрывании двери вызов сразу же сбрасывается. Для того, чтобы предотвратить подобное, можно установить к магниту еще одно устройство. Оно должно будет не позволить магниту разомкнуть цепь.
Самый простой вариант – соорудить систему, при которой во время открывания дверей гаража магнит будет чуть сдвигаться в сторону. В таком случае магнит и геркон не соприкоснуться, а цепь не будет разомкнута. Вы сможете вернуть систему в обычное состояние, если просто сдвинете магнит в исходное положение.
В настоящее время рекомендуется также ставить систему видеонаблюдения. Но это уже дополнительные траты. В большинстве случаев достаточно иметь GSM сигнализацию, сделанную своими руками, которая поможет вовремя узнать, что внутрь гаража проник чужой человек.
Мастерим самодельную GSM сигнализацию с помощью мобильного телефона
Главная » Система безопасности » Мастерим самодельную GSM сигнализацию с помощью мобильного телефона
Принцип работы самодельного охранного устройства на основе сотового телефона достаточно простой. Заключается он в оповещении владельца транспортного средства путем звонка на его мобильный телефон при проникновении в авто. Благодаря этому автовладелец может узнать о состоянии защиты машины, даже если он будет находиться в другом городе или стране.
Если датчик фиксирует нарушение периметра охраны, на клавиатуре происходит замыкание на контактах одной из клавиш. На этой кнопке, где будут замыкаться контакты, необходимо заранее выставить номер для быстрого вызова, так система позвонит на номер автовладельца. Когда дверь автомобиля откроется, должен сработать контроллер, который отправит сигнал на мобильный.
Как сделать самостоятельно?
Несмотря на то, что такая система на первый взгляд может показаться достаточно сложной, сделать ее своими руками вполне возможно. Предлагаем ознакомиться с подробной инструкцией по изготовлению.
Инструменты и материалы
Перед тем, как приступить к началу выполнения работ, необходимо подготовить все материалы, в частности:
- Вам потребуется мобильный телефон, мы рассмотрим схему изготовления на примере мобильного Нокиа 1100. На практике этот телефон практически «не убиваемый», поэтому такая модель отлично подойдет для выполнения основной функции. Можно взять и другой телефон, но важно, чтобы он был оборудован механической клавиатурой и имел функцию быстрого вызова. Сенсорные гаджеты для этой задачи не подойдет.
- Также потребуется гарнитура с микрофоном, она будет выполнить функцию контроля состояния звука в салоне транспортного средства.
- Для изготовления схемы пригодится паяльник с оловом и канифолью, также нужны провода для подключения.
- Геркон либо кнопочный контроллер открытия двери.
- Для обеспечения бесперебойной работы сигналки понадобится аккумуляторная батарея, ее емкость должна составить 12 вольт или более.
Этапы
Как сделать GSM-сигнализацию для авто:
- В первую очередь вы должны определиться с тем, какую именно кнопку на подготовленном телефоне будете настраивать для быстрого набора. При помощи меню вам надо настроить быстрый вызов и назначить на эту клавишу свой номер мобильного, чтобы система могла в любой момент позвонить на него.
- После этого сотовый девайс нужно будет разобрать, отсоединить и убрать в сторону корпус, демонтировать металлическую основу с дисплеем. Сделав это, вы можете увидеть схему, на которую нанесена пленка. В случае с телефоном Нокиа 1100 пленка будет белой.
- Затем аккуратно, при помощи канцелярского ножа, нужно будет проделать два надреза небольших размеров под кнопкой, которая будет использоваться для вызова. На самой плате необходимо приподнять пленку, под ней вы сможете увидеть мембрану. Эта мембрана будет выгибаться при нажимании на кнопку, в результате чего контакты на ней будут замыкаться. Здесь два контакта — так называемый пятачок и заземление.
- После этого следует паяльником припаять дополнительный провод к заземлению и пятачку, то есть к двум контактам. Чтобы сделать это, вам потребуются две жилы из шлейфа. Лучше всего будет взять именно жилы, поскольку это позволит снизить вероятность ложной активации и срабатывания вашей сигналки.
- Когда эти действия будут выполнены, вам надо будет заклеить мембрану, это позволит предотвратить возможное замыкание в дальнейшем. Учтите, что мембрану нужно именно заклеить, а не удалить, особенно, если в будущем вы планируете вновь использовать этот телефон по его прямому назначению.
Нюансы подключения мобильного устройства к сигнализации
Итак, основные шаги по разработке самодельной сигнализации выполнены, теперь необходимо выполнить подключение устройства.
Для подключения девайса вы можете использовать один из трех вариантов, рассмотрим подробно каждый из них:
- Первый вариант — подключить сотовый девайс через реле, в данном случае контакты на нем будут нормально разомкнуты. Если вы отдаете предпочтение этому варианту, то в таком случае обмотку реле необходимо подсоединить напрямую к выходу автомобильной сигналки. В момент срабатывания самодельного девайса на обмотку реле будет передавать сигнал напряжения, что приведет к замыканию контактов на установленной кнопке.
- Следующий вариант — использовать для подключения биполярный транзисторный элемент. В таком случае контакты транзисторного устройства нужно будет подпаять к контактам на клавише телефона. В частности, отрицательный контакт нужно подключить к общему выходу, а коллектор — к центральному контакту непосредственно на кнопке. При данном подключении процесс управления замыкании клавиши будет производиться посредством поступления напряжения на транзистор через резисторный компонент.
Если при таком подключении будут допущены ошибки, то это также чревато ложными срабатываниями сигналки. Чтобы не допустить этого, резистор следует установить сразу же у вывода базы транзисторного элемента. При таком подсоединении сотовый будет выполнять звонок на указанный номер только в случае поступления напряжения на базу транзистора.
- Третий способ — для подключения системы использовать оптопару. Судя по отзывам специалистов в области автомобильной электроники, этот метод считается самым оптимальным из всех. Основным его преимуществом является возможность сделать гальванически развязанную схему. Сам процесс подключения практически не отличается от способа, описанного выше, но здесь есть одно важное отличие. В частности, транзисторный элемент оптопары будет открыть при включении диода, который насыщает его базу.
Читайте также: Рейтинг лучших камер видеонаблюдения sony: snc-vm632r, snc-vb640 и snc-wr602c
Благодаря реализации данных способов вы сможете наладить взаимодействие установленной автомобильной сигнализации с сотовым телефоном. Причем речь идет не только о самодельной сигнализации, но и любой брендовой противоугонной системе. Для подключения вам надо будет только замкнуть контакты реле либо подключить устройство напрямую к аккумуляторной батарее (автор видео — канал Alex Derial).
Как сделать бесперебойное питание GSM-сигналки?
Одним из самых основных аспектов этого процесса является обеспечение бесперебойного питания самодельной сигналки. Это нужно для того, чтобы установка работала без перебоев.
Для организации бесперебойного питания вы можете воспользоваться одним из нескольких способов:
- Можно использоваться встроенную в сотовый девайс аккумуляторную батарею, при такой схеме процедура зарядки аккумулятора будет производиться благодаря мобильному зарядному устройству. Данный метод считается одним из наиболее простых в плане реализации, однако в этом случае сам аккумулятор будет работать в режиме постоянной зарядки. Это может постепенно разрушить установленную батарею.
- Как вариант, можно воспользоваться штатной АКБ, однако для обеспечения бесперебойного питания сотового гаджета вам потребуется элемент питания не более, чем на 4 вольта. А оптимальный ток нагрузки должен быть не выше 1 ампера. Устройство надо будет подключить напрямую к выводам питания телефона с аккумулятором. Ключевым достоинством является возможность обеспечения заряда встроенного аккумулятора на не 100%, как в предыдущем случае, а приблизительно на 70%. АКБ будет исполнять функцию буферной емкости, которая будет использовать только при активации основного источника, то есть телефона.
Для того, чтобы реализовать этот способ, вам нужно будет переделать любое автомобильное зарядное устройство, которое оборудовано платой mc34063. Процедура переделки будет заключаться в перепайке резисторного элемента обратной связи. Схема mc34063 на сегодняшний день является одной из самых распространенных и дешевых, она устанавливается во многие зарядные устройства, поэтому найти ее не сложно.
- Следующий способ — отказаться от использования встроенной батареи в сотовом и подключить систему к аккумулятору сигнализации. Как вы понимаете, этот метод более подойдет для тех машин, которые оборудованы противоугонными системами с собственными АКБ. Если в вашем автомобиле стоит именно такая сигналка, то вам также понадобится преобразовательное устройство на 4 вольта либо же можно использовать стабилизатор LM317. Прежде чем подключить автосигнализацию к источнику питания, нужно будет проверить значение выходного напряжения. Преобразовательное устройство оптимальней всего будет поставить в отсек АКБ, вместо батареи.
Чтобы питание всегда было бесперебойным, должны использоваться исключительно качественные составляющие схемы. Применение дешевых стабилизаторов, реле и преобразователей может стать причиной преждевременного выхода из строя GSM-сигнализации.
Фотогалерея «Схемы для разработки»
Цена вопроса
Если вы решите купить готовую GSM-сигнализацию, то именно противоугонная система с сиреной и датчиками контроля обойдется покупателю минимум в 4500 рублей. Что касается GSM-трекеров, которые позволяют осуществлять звонок на мобильный телефон автовладельца и следить за местом положения автомобиля, то их цена варьируется от 1000 рублей и выше.
Видео «Наглядное пособие по изготовлению самодельной GSM-сигналки»
Если у вас возникли вопросы касательно выполнения этой задачи, то вы можете ознакомиться с наглядной инструкцией по ее выполнению с описанием основных нюансов (ролик снят каналом 2673Kostya).
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос
Простая самодельная GSM сигнализация из доступных деталей
Решил, поставить себе в дачную бытовку GSM сигнализацию. Требования к ней придумал следующие:
- При нарушении зоны (срабатывании датчика/извещателя) должна включаться местная сирена и отключаться через 10 минут (чтобы соседи не рехнулись).
- При нарушении зоны (срабатывании датчика/извещателя) шел вызов на мобильный GSM телефон.
- Малое энергопотребление. На аккумуляторе 12 вольт 7ампер/часов должна работать минимум 7 дней.
Не смотря на то, что у меня имелась в хозяйстве списанная панель сигнализации Vista P50 PLR фирмы Ademco и N-е количество извещателей(датчиков) к ней, вариант использовать ее не годился для меня по причине отсутствия постоянного наличия электричества на участке и отсутствие GSM коммуникатора у самой панели. На аккумуляторе она проработала бы не долго.
Нашел схему в интернете.
Немного ее изменил под свои нужды. Вместо оптопар поставил герконовое реле. Увеличил время удержания кнопки. С выхода таймера запускается второй таймер(собранный примерно по такой же схеме), только вместо кнопки мобильника к нему подключена сирена и время его срабатывания задано 10 минут. Режим авто-поднятия трубки не реализовывал.
Питание трубки около 4 вольт, осуществляется через самодельный адаптер, на основе стабилизатора LM-317, от того же аккумулятора, что и вся сигнализация. Подключается это питание вместо аккумулятора мобильника.
На многих симках реализована защита по напряжению питания, при превышении которого она отключается, а сам мобильник продолжает работать, но индикатор мобильной сети показывает нулевой уровень сигнала. Обратите на это внимание и не превышайте уровень напряжения. Однако если уровень напряжения сильно снизиться, мобильный телефон автоматически отключиться.
Описание схемы в ее первозданном виде имеется на странице: http://guarda.ru/gsm/43/
Поэтому не буду много повторять здесь. После нарушения шлейфа сигнализации (обрыв) входной транзистор «инвертирует» сигнал и запускается таймер собранный на ИС NE555.
От первого таймера запускается второй таймер также выполненный на микросхеме NE555. К выходу каждого таймера подключено герконовое реле. Одно реле замыкает цепь с сиреной на 10 минут(на столько настроен таймер). Другое замыкает контакты кнопки мобильного телефона. На мобильном телефоне на данную кнопку настроен быстрый набор.
При удержании кнопки, что и делает герконовое реле, управляемое первым таймером, идет набор номера.
Обратите внимание, на некоторых сотовых телефонах, например старых siemens’ах необходимо нажимать две кнопки для быстрого набора, для чего нужна другая логика работы схемы. Полученная сигнализация имеет один шлейф охраны.
На нем ставлю пять датчиков СМК (магнитоконтактный) и самодельный датчик «подъема бытовки» . СМК пассивный извещатель, то есть не потребляет электроэнергии. Представляет из себя две части.
В одной стоит магнит, в другой геркон. При сближении двух половинок, геркон попадая в магнитное поле магнита, замыкает шлейф. Ставлю СМК по два на оба окна и один на входную дверь. Датчик «подъема бытовки» тоже пассивный.
В упрощенной форме представляет из себя отрезок провода, подключенный последовательно в шлейф охраны. Одна часть этого отрезка закреплена на бытовке, а другая крепиться в грунт.
Читайте также: Противопожарная огнезащита для металлоконструкций — виды, способы, материалы, стоимость
При подъеме бытовки закрепленный отрезок разрывается и шлейф нарушается. Режим постановки и снятия с охраны сделал такой: когда уходишь, закрываешь все окна и дверь, при этом сигнализация автоматически становиться на охрану.
Включаешь секретным тумблером местную сирену.
Можно конечно без тумблера, но тогда при открытии двери или окна сирена будет орать 10 минут. При входе на объект отключаешь секретный тумблер и открываешь дверь. Сирена не орет так как отключена секретным тумблером, но вызов все ровно идет на мобильник.
При проникновении на объект «плохих людей» идет вызов на мобильный телефон и 10 минут орет сирена. Аккумулятора хватает почти на 2 недели (в зависимости от степени зарядки и состояния самого аккумулятора). Меняю АКБ раз в неделю. Больше всего энергии потребляет мобильник во время вызова. Когда аккумулятор прилично подсядет сирена работает, а вот мобильник уже отключается.
На момент написания сего, самодельное устройство GSM сигнализации эксплуатировалось у меня на даче уже пол года и хорошо себя показало. Вот только аккумуляторы, хоть и раз в неделю, менять уже задалбывает. Наверное сделаю зарядку на солнечных элементах. Размещу их(солнечные элементы) на крыше. Зарядку сделать просто, а вот электричество еще будет не скоро.
Прикольная готовая сигнализация с бесплатной доставкой есть у китайцев. Стоит очень дешево и бесплатная доставка в СНГ. Представляет из себя объемный датчик движения с встроенным GSM передатчиком. В режиме ожидания потребляет крайне мало. Может работать от встроенного аккумулятора. Самое то для дачи. Можно управлять с телефона.
Так что следите за продолжением. Удобнее всего это делать подписавшись на RSS ленту.
Автосигнализация своими руками может быть изготовлена из сотового. 1 пример
На рынке сейчас представлены разные решения, предназначенные для защиты авто от угона. Стоимость некоторых из них сравнима с ценой на новый автомобиль. Однако автосигнализация своими руками может быть изготовлена из любого телефона, способного осуществлять вызов по GSM.
Если схему реализовать на базе контроллера, сигналка сможет даже выполнять автозапуск. Но добавляя в автомобиль опцию автозапуска, нужно заботиться об обходе штатного иммобилайзера, а фирменные устройства, позволяющие деактивировать иммобилайзер, стоят дорого.
Заметим, что в схеме, где автозапуск не используется, из телефона можно изъять штатный аккумулятор. Как раз такой вариант рассматривается дальше.
Плюсы и минусы нашей сигнализации
В той схеме, которая приводится ниже, предполагается использование телефона следующей модели: Motorola D520. Особенности этого мобильного аппарата заключаются в следующем. Производя включение при отсутствии аккумулятора, контакты кнопочки «POWER» нужно удерживать замкнутыми.
Только при этом на питающий разъем подают напряжение. Звонок на последний вызванный номер осуществляется так: кнопка «OK» нажимается 2 раза с временным интервалом больше 0,1 секунды.
При разработке самодельной сигналки, о которой рассказывается дальше, учитывались именно эти особенности.
Мобильный телефон Motorola D520
Принцип работы любой сигнализации выглядит так: при попытке угона на «массу» замыкается один из датчиков. Выступать в роли датчика могут следующие устройства:
- Микрокнопки, концевики дверей и капота;
- Самостоятельно установленные секретки (микрокнопки);
- Серийно выпускаемые модули: датчик удара, наклона и т.д.
Контакты всех датчиков подключаются к одной точке при этом, конечно, используются диоды (см. рис).
Схема подключения «Логическое ИЛИ»
Замкнув контакт на «массу», пусть даже на короткое время, вы сразу вызовете срабатывание сигналки. Установите датчик объема, и вы защитите себя от угона «на все сто».
Самостоятельное изготовление автомобильной сигналки
О подключении к сигналке датчиков, препятствующих совершению угона, говорилось в предыдущей главе. В некоторых авто установлены микрики, замыкаемые при закрытии двери, и тогда надо использовать дополнительное реле.
Запомните: вам нужен один контакт, замкнутый на «массу» в момент тревоги. Еще понадобится секретка, то есть тумблер, включенный последовательно с сигнальным контактом. Тумблер позволит отключать защиту самому водителю.
Если ее не выключить, звонки будут совершаться все время (с периодом 100 секунд).
Базовый вариант (самый сложный)
Посмотрите, как выглядит главный разъем телефона, если говорить о модели D520:
Схема разъема Motorola D520
Здесь вам понадобятся контакты питания (1 и 2), так что используйте отдельный разъем, установленный на корпусе. Чтобы добраться до платы с кнопками, корпус телефона разбирают. Надо припаять 3 провода к контактам кнопки «OK», а кнопочку «POWER» замыкают накоротко. АКБ обязательно изымают перед выполнением пайки. Дальше батарея не используется вообще.
Самодельная сигналка содержит в своей конструкции только распространенные элементы. Два провода (контакты «+» и «-») подключаются к разъему питания телефона, еще три – к кнопке «OK»:
Внешний вид детали BA2
Размещайте динамик рядом с трубкой мобильного аппарата. Вот варианты, как можно сделать:
- Микрофон размещают в глушителе, но динамик не используют (тогда исключают транзистор VT4);
- Второй вариант – динамик используется, но микрофон размещен в салоне.
Если микрофон не нужен вообще, исключается усилитель DA2, а заодно и пара транзисторов (VT3, VT4). Простая схема, таким образом, содержит два «полевика» и «логику». Дальше рассматривается, что нужно сделать, чтобы упростить схему еще больше.
Упрощение схемы в 2 раза
Наличие опции реагирования на звук снижает вероятность угона. Злоумышленнику не обязательно открывать дверь, чтобы попасть в салон обычно разбивают стекло. Купив внешний звуковой датчик, вы заметите – в нем используется менее простая схема, чем было рассмотрено. Чтобы избавиться от лишних деталей, есть смысл сделать следующее.
Стабилизатор постоянного тока 7805
Оцениваем результат со стороны
В свое время, когда иммобилайзеров еще не было, водители сами устанавливали в салон разнообразные секретки. Завести двигатель мог тот, кто знал, куда поднести магнит или где расположен тумблер.
Но получается, что даже сам автовладелец должен был сделать слишком много движений, а иначе автомобиль оставался на месте.
Технологии защиты развивались медленно, и предложить альтернативу никто не мог даже в 90-е.
От секреток не будет пользы, если об их наличии и месте расположения узнает злоумышленник. А вот иммобилайзер тоже препятствует запуску мотора, только управляется он не тумблером, а брелоком по радио.
Сейчас выполнить подбор брелока почти невозможно, но грабберы используются, и иногда успешно. Впрочем, защищая от угона даже современный автомобиль, никто не запрещает использовать несколько решений.
Кнопка Valet современной сигнализации
Охранная сигнализация своими руками изготовляется за пару часов. А установить ее можно еще быстрее. Простая сигналка, конечно, не спасет от угона в 100% случаев. К тому же владелец должен будет переключать тумблер, как только окажется в салоне.
Самодельная сигналка из Nokia
